Najmniejszy i najszybszy przepływomierz różnicy ciśnień do pomiaru przepływu masowego gazów i powietrza
W ciągu ostatnich 4 lat firma Systec Controls opracowała prawdopodobnie najmniejszy i najszybszy przepływomierz różnicy ciśnień na świecie. Przepływomierz masowy deltaflowC został opracowany do pomiaru powietrza w rurociągach i kanałach w bardzo precyzyjny i ekonomiczny sposób. Jest najmniejszym i najszybszym przetwornikiem wieloparametrowym, służącym do pomiaru przepływu masowego gazów. Wykorzystuje wysoce precyzyjną technologię pomiaru różnicy ciśnień. Niezwykle szybkie czujniki różnicy ciśnień, ciśnienia statycznego i temperatury, a także wydajny mikro kontroler są zintegrowane w przetworniku o powierzchni zaledwie kilku cm². Urządzenie wykonuje pomiar przepływu masowego do 2 000 razy na sekundę. Mikro kontroler przetwarza wartości przepływu masowego i wysyła na wyjście zarówno sygnał przepływu masowego, jak i ciśnienia oraz temperatury. Cały przepływomierz można zainstalować i skonfigurować w ciągu zaledwie kilku sekund!

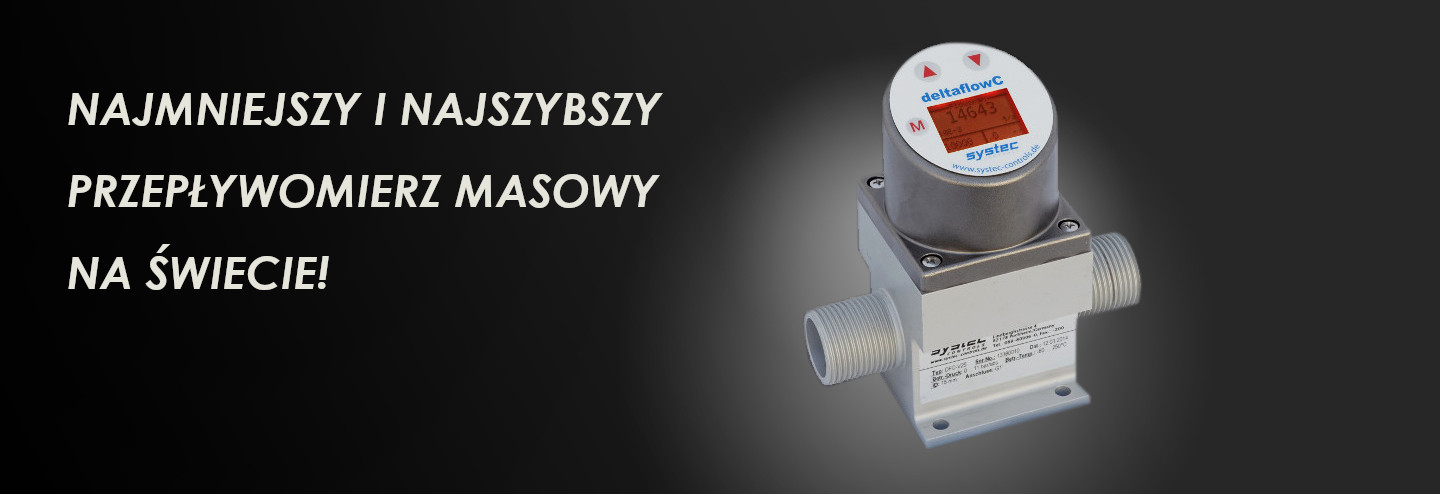

Przepływomierz masowy (różnicy ciśnień) deltaflow w wersji Venturi, przeznaczony dla niskich i średnich przepływów gazu
Przepływomierz masowy (różnicy ciśnień) deltaflow z rurką Pitota, przeznaczony dla szerokiego zakresu przepływów gazu
Pomyślnie przetestowany w zastosowaniach praktycznych: od motoryzacji do przemysłu
Do tej pory system czujników deltaflowC był używany tylko w zastosowaniach motoryzacyjnych i to w tej branży zyskał popularność. Okazał się skuteczny w różnych aplikacjach, w tym w wymagającej produkcji seryjnej silników spalinowych samochodów ciężarowych i pojazdów użytkowych. Precyzyjny i stabilny w długotrwałym użytkowaniu, nawet przy najsilniejszych pulsacjach, dokładnie odmierza masę powietrza dostarczanego do silnika i w istotny sposób przyczynia się do optymalnego sterowania silnikiem.
Nasz dostawca i producent przepływomierza deltaflowC, firma Systec Controls, postanowił wykorzystać osiągnięte w branży motoryzacyjnej sukcesy i przenieść rozwój technologii także do zastosowań przemysłowych.
Zastosowania technologii pomiaru różnicy ciśnień:
- sprężone powietrze,
- ogrzewanie, wentylacja, klimatyzacja (HVAC),
- regulacja powietrza do spalania,
- monitorowanie powietrza procesowego,
- pneumatyka,
- gazy obojętne do spawania i procesów laserowych,
- druk 3D: spiekanie laserowe (SLS),
- zaopatrywanie laboratoriów w gazy techniczne,
- pomiar spalin,
- sprężarki.
- przełączników DIP.
Zalety przepływomierza masowego deltaflowC
Wyjątkowa stabilność punktu zerowego, szeroki zakres pomiarowy, wysoka dokładność i dynamika pomiaru
Dzięki nowoczesnej technologii mikrokontrolerów, deltaflowC oferuje wyjątkową stabilność punktu zerowego, szeroki zakres pomiarowy, wysoką dokładność i wysoką dynamikę pomiaru. Przepływomierz kompensuje wpływ ciśnienia i temperatury na pomiar i dostarcza użytkownikowi (skompensowany) przepływ masowy.
deltaflowC jest dostępny w dwóch klasach dokładności. Typ standardowy oferuje dokładność 4 %. deltaflowC jest również dostępny opcjonalnie w wersji ze certyfikatem kalibracji i dokładnością pomiarów 2%
Odporny na zabrudzenia
W przeciwieństwie do innych metod pomiarowych, takich jak termiczne przepływomierze masowe, deltaflowC jest szczególnie odporny na osady olejowe i zabrudzenia powierzchniowe.
Brak konserwacji i dryftu zera
Kolejną zaletą urządzenia jest fakt, że pomiar różnych gazów nie wymaga ponownej kalibracji. Wraz z automatyczną korektą punktu zerowego sprawia to, że deltaflowC prawie nie wymaga ani konserwacji ani korekcji dryftu zera.
Szybkość dostawy
Urządzenie może zostać zamówione prosto z magazynu producenta: deltaflowC jest dostępny w jednym rozmiarze, odpowiednim dla wszystkich średnic rurociągów. Dzięki temu, urządzenie konkuruje nie tylko pod względem ceny, ale także i prędkości dostawy.
Montaż i instalacja w dwóch wersjach
Urządzenie dostępne jest w dwóch wersjach: ze zwężką Venturiego dla małych i średnich średnic: 3/4″, 1″ i 1 1/2″ (DN20, DN25 i DN40) oraz rurką Pitota dla większego zakresu średnic rurociągów i przepływu. Przepływomierz w wersji Venturi można zainstalować w rurociągu za pomocą przyłączy gwintowych.
W przypadku wersji z rurką Pitota i mniejszych średnic rurociągów (od DN 20) deltaflow jest zanurzony na głębokość całej średnicy wewnętrznej rurociągu. W przypadku większych średnic (od DN 6000), głębokość zanurzenia wynosi 100 mm. Przetwornik uwzględnia podczas obliczeń przepływu różne pozycje króćców różnicy ciśnień, które są zależne od zastosowania urządzenia. Gwarantuje to dokładność dozowania cieczy dla wszystkich rozmiarów rur. Co istotne, użytkownik nie musi martwić się o prawidłowe ustawienie urządzenia; montaż deltaflowC jest na tyle prosty, że praktycznie nie istnieją „błędy instalacji”.
Sonda deltaflowC jest standardowo dostarczana z pierścieniem montażowym. Przetwornik można łatwo sparametryzować w zaledwie kilka sekund za pomocą samych
Zasada działania przepływomierza masowego (różnicy ciśnień) deltaflow w wersji Venturi

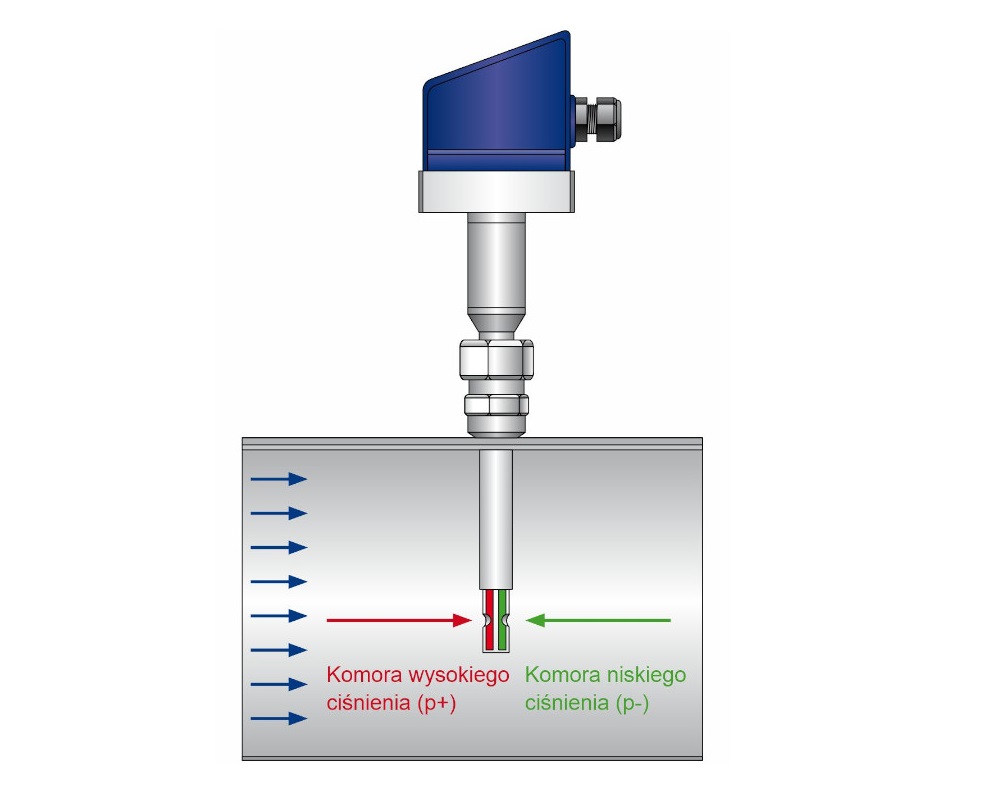

Zasada działania przepływomierza masowego (różnicy ciśnień) deltaflow z rurką Pitota

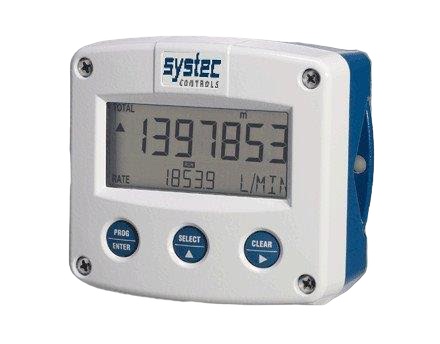

Wyświetlacz rozdzielny F012 dla deltaflowC
Funkcjonalność deltaflowC może być rozszerzona poprzez podłączenie do urządzenia opcjonalnego wyświetlacza rozdzielnego F012. Oba urządzenia doskonale ze sobą współpracują: podczas gdy sonda deltaflowC zbiera wszystkie istotne dane, wyświetlacz deltaflowC typu F012 pobiera dane z interfejsu 4–20 mA lub 0–10 V i wyświetla nie tylko przepływ, ale także łączną sumę przepływu (sumator).
Do obliczania przepływu można bezpłatnie pobrać intuicyjne i proste oprogramowanie. Jednocześnie wyświetlacz deltaflowC typu F012 zasila sondę niezbędnym napięciem roboczym. Symbioza, która umożliwia niedrogie i profesjonalne rozwiązanie!
