Jakie zastosowanie ma tłumik w rotametrze? Nic nie zobrazuje lepiej funkcji układu tłumienia oscylacji pływaka w rotametrach przeznaczonych dla gazów i pary wodnej, niż wideo.
Układ tłumienia oscylacji pływaka w rotametrze
Wielokrotnie, kierując się oszczędnością, klienci decydowali się na zakup rotametru przeznaczonego dla gazów lub pary wodnej bez układu tłumienia pływaka. Po pewnym czasie urządzenie nie działało prawidłowo i konieczne było odesłanie go z powrotem do producenta. Na miejscu w urządzeniu był instalowany tłumik, przez co ostatecznie klient nie tylko tracił czas, ale i ponosił koszty związane z transportem urządzenia.
Zazwyczaj problem objawia poprzez dużą oscylację wskazówki, uniemożliwiająca uzyskanie nawet minimalnie niezawodnego pomiaru przepływu. W takiej sytuacji pytamy klientów, czy ich rotametr jest wyposażony w tłumik. Odpowiedź zwykle brzmi „Nie”.
Tłumik jest efektywny zwłaszcza w aplikacjach pomiaru przepływu gazów o niskiej gęstości i bardzo niskim natężeniu, z pływakami wykonanymi ze stali nierdzewnej, gdzie drgania pływaka występują z dużą częstotliwością (przechodząc w rezonans), znacząco utrudniając odczyt przepływu. Jeśli takie warunki występują w Twojej aplikacji, zalecamy zainstalowanie w rotametrze układu tłumiącego.
Czym różni się praca metalowego rotametru z i bez zainstalowanego tłumika pływaka:
Na początku widzimy pracę rotametru wyposażonego w układ tłumienia. Mimo że gaz ma niską gęstość i przepływa pod niskim ciśnieniem, a pływak wykonany jest ze stali nierdzewnej, pomiar jest stabilny i czytelny.
Następnie widzimy pracę rotametru bez tłumika. Wskaźnik wyraźnie skacze z dużą prędkością, uniemożliwiając jakikolwiek odczyt pomiaru przepływu.
Jak sprawdzić, czy w twoim rotametrze jest zainstalowany układ tłumiący oscylację pływaka? Odwróć urządzenie do góry nogami i z powrotem – jeśli wskaźnik powoli „przepływa” z góry na dół i na odwrót, znaczy to że rotametr jest wyposażony w tłumik. Jeśli wskaźnik skacze z góry na dół bez zahamowań, znaczy to że w rotametrze nie jest zainstalowany tłumik.
Ale czym tak naprawdę jest tłumik oscylacji pływaka i co robi?
Tłumik służy do zapobiegania niestabilności pływaka w aplikacjach gazowych oraz pomiarach pary wodnej, w przypadku pracy z bardzo niskim natężeniem przepływu lub gazem o niskiej gęstości. Może być ceramiczny, metalowy lub wykonany z PEEK. Sprężanie gazu lub pary amortyzuje oscylację pływaka, stabilizując jego pozycję w punkcie odczytu.
![Rotametr-metalowy-M21-1-4-cala-układ-tłumienia Rotametr-metalowy-M21-1-4-cala-układ-tłumienia](https://aea-technique.pl/wp-content/uploads/2019/01/Rotametr-metalowy-M21-1-4-cala-układ-tłumienia.jpg)

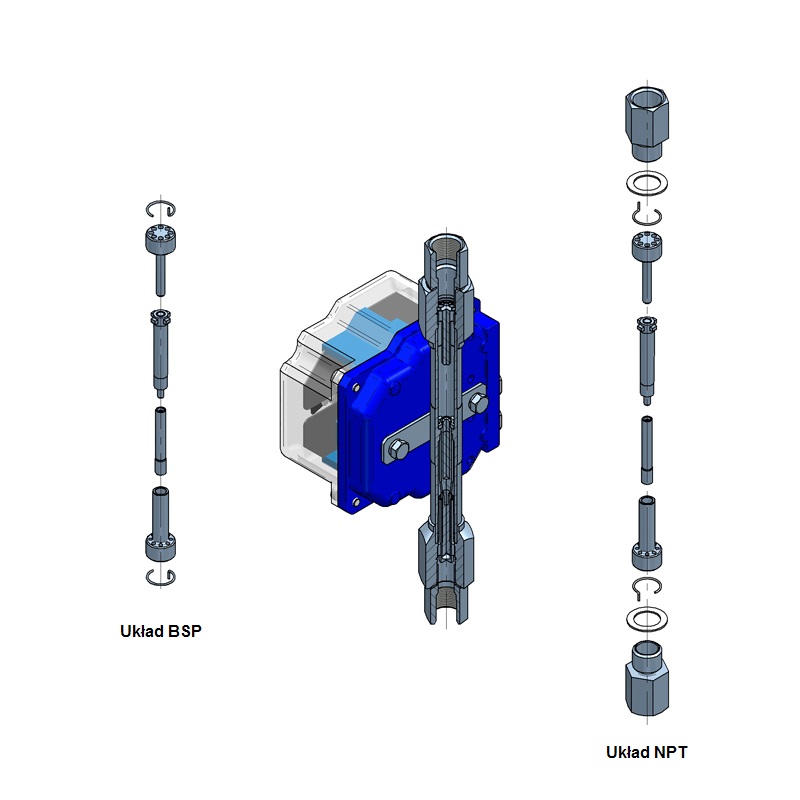

Układ tłumiący dla rotametrów serii M21 ¼”
![Rotametr-metalowy-M21-z-układem-tłumienia-oscylacji-pływaka Rotametr-metalowy-M21-z-układem-tłumienia-oscylacji-pływaka](https://aea-technique.pl/wp-content/uploads/2019/01/Rotametr-metalowy-M21-z-układem-tłumienia-oscylacji-pływaka-1.jpg)

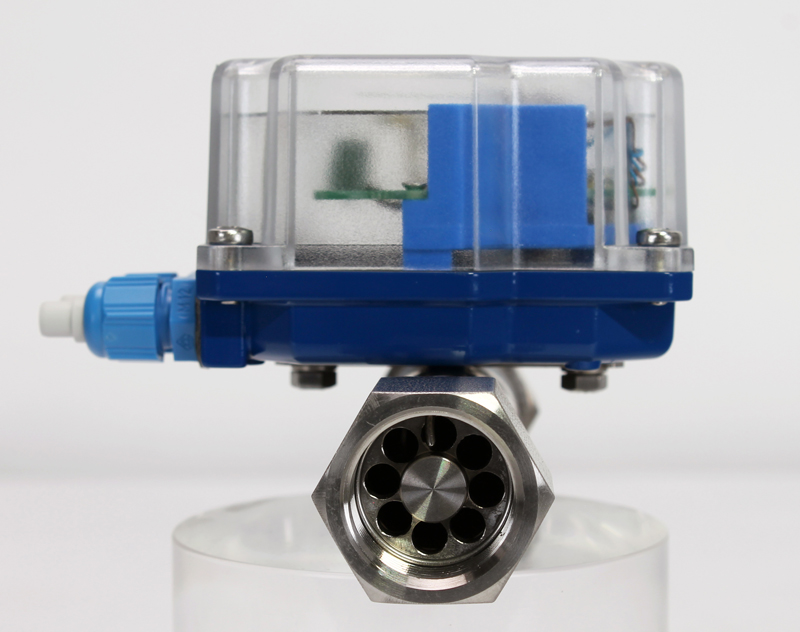

Rotametr metalowy serii M21 wyposażony w tłumik
![Rotametr-metalowy-M21-1-2-cala-układ-tłumienia Rotametr-metalowy-M21-1-2-cala-układ-tłumienia](https://aea-technique.pl/wp-content/uploads/2019/01/Rotametr-metalowy-M21-1-2-cala-układ-tłumienia.jpg)

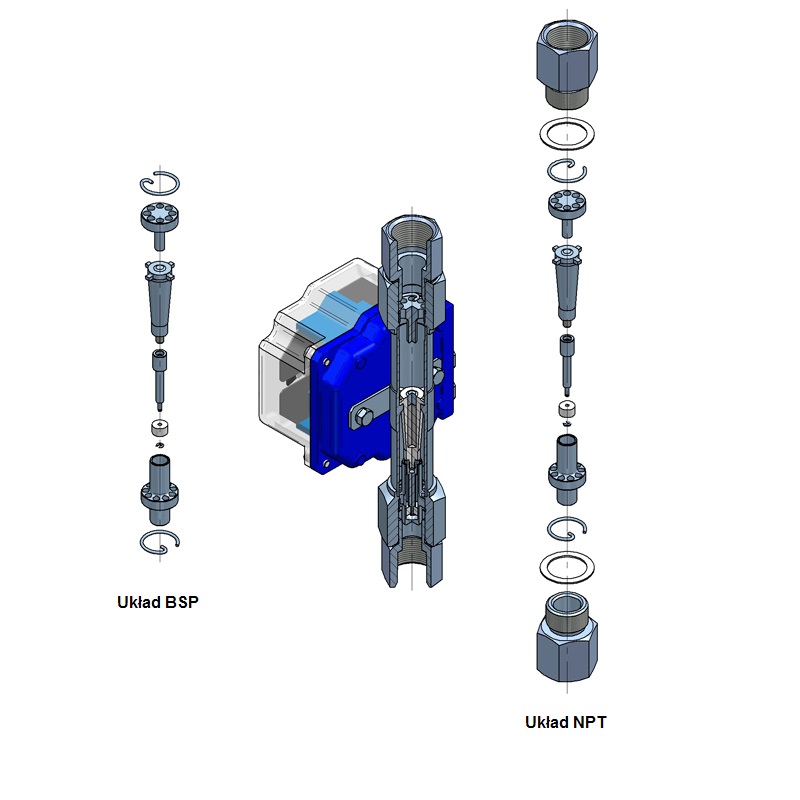

Układ tłumiący dla rotametrów serii M21 ½” i ¾”
![Rotametr-metalowy-M21-bez-układu-tłumienia-oscylacji-pływaka Rotametr-metalowy-M21-bez-układu-tłumienia-oscylacji-pływaka](https://aea-technique.pl/wp-content/uploads/2019/01/Rotametr-metalowy-M21-bez-układu-tłumienia-oscylacji-pływaka.jpg)

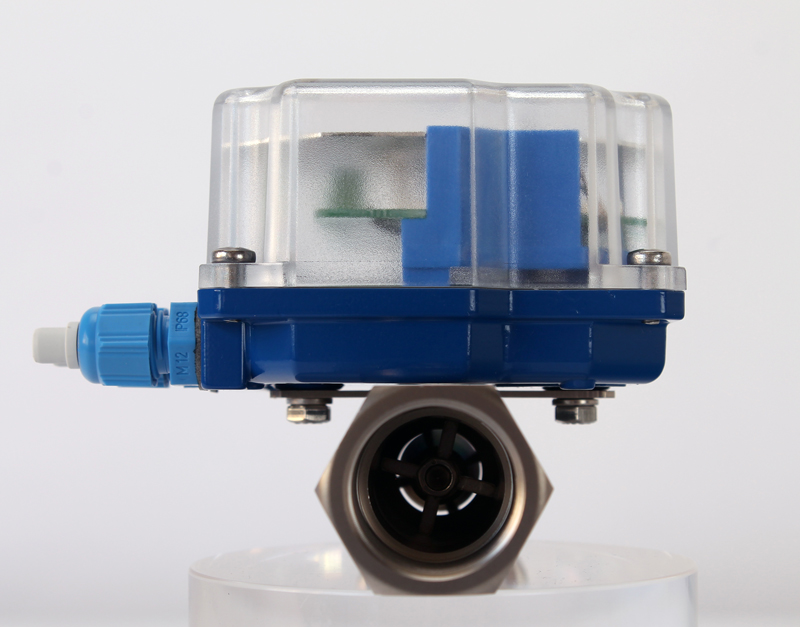

Rotametr metalowy serii M21 niewyposażony w tłumik
Przepływomierze, w których może być zainstalowany tłumik oscylacji pływaka
Układ został zaprojektowany specjalnie dla rotametrów metalowych serii M21 i SC250.
Jeśli jesteś zainteresowany tym typem przepływomierza, przeczytaj nasz artykuł „Co to jest rotametr i jak działa rotametr?”, aby dowiedzieć się więcej.
![Układ-tłumienia-dla-SC250-DN15-DN80 Układ-tłumienia-dla-SC250-DN15-DN80](https://aea-technique.pl/wp-content/uploads/2019/01/Układ-tłumienia-dla-SC250-DN15-DN80.jpg)

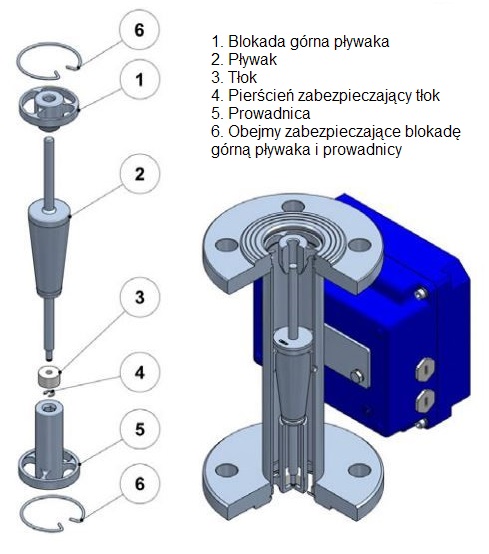

Układ tłumienia dla SC250 DN15 … DN80
Czy jest możliwe zainstalowanie tłumika w rotametrze, który go jeszcze nie ma?
To zależy od daty produkcji rotametru oraz jego konstrukcji mechanicznej. Producent rotametrów serii SC250 i M21, firma Tecfluid, stale poprawia budowę swoich urządzeń, czyniąc je bardziej modułowymi i umożliwiając wbudowanie przełączników i innych elementów nawet po zakupie.
Aby dostawca mógł sprawdzić czy urządzenie posiada możliwość rozbudowy, konieczne jest podanie numeru seryjnego rotametru. Jeśli wprowadzenie zmian jest możliwe, urządzenie zostanie wysłane do producenta.
![Lokalizacja-numeru-seryjnego-na-rotametrze Lokalizacja-numeru-seryjnego-na-rotametrze](https://aea-technique.pl/wp-content/uploads/2019/01/Lokalizacja-numeru-seryjnego-na-rotametrze.jpg)
Lokalizacja numeru seryjnego rotametru (N 15/5008086)
Rotametr musi zostać wysłany do producenta z dwóch powodów:
- aby dostosować urządzenie do układu tłumiącego oscylację pływaka, konieczna jest wymiana kilku części;
- aby zagwarantować dalszą prawidłową pracę rotametru po wprowadzonych zmianach, konieczna jest ponowna kalibracja urządzenia.
Tłumik oscylacji pływaka jest dostępny dla rotametrów serii SC250 o wymiarach do DN80. W urządzeniach o większej średnicy pływak nie jest już umieszczony na prowadnicy – różnica w konstrukcji uniemożliwia instalację układu.
Tłumik jest dostępny dla rotametrów serii M21 we wszystkich rozmiarach – ¼”, ½” i ¾”.
Układ tłumienia oscylacji pływaka jest kompatybilny z przełącznikami i przetwornikami, które również mogą zostać zainstalowane w urządzeniu.
„W przypadku aplikacji gazów o małej gęstości, niskim natężeniu przepływu, z pływakami wykonanymi ze stali nierdzewnej, gdzie oscylacja pływaków występuje z dużą częstotliwością, utrudniając znacząco odczyt pomiaru, rozwiązaniem może być instalacja układu tłumienia w przepływomierzu.”
Rozpoznajesz te objawy w swoim rotametrze? Teraz wiesz co się dzieje i jak możesz to rozwiązać. Skontaktuj się z nami, a jeden z naszych inżynierów ds. sprzedaży poinformuje Cię o krokach, które należy wykonać.
