Bürkert Wielokanałowy, wielofunkcyjny przekaźnik i kontroler typ 8619 – multiCELL

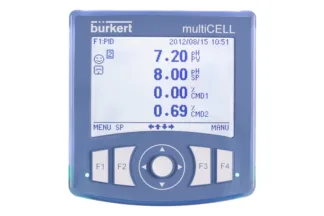

Typ 8619 to wielokanałowy i wielofunkcyjny przetwornik/regulator, kompatybilny z większością powszechnie stosowanych czujników przepływu, pH/ORP, chloru i przewodności. Urządzenie jest proste w obsłudze dzięki intuicyjnemu interfejsowi użytkownika z dużym, regulowanym, podświetlanym wyświetlaczem graficznym (z 4 widokami, zdefiniowanymi przez użytkownika).

Typ 8619 to urządzenie wielofunkcyjne, przeznaczone do wyświetlania, rejestrowania, przesyłania, wymiany i regulacji różnych parametrów fizycznych.

Montaż i działanie

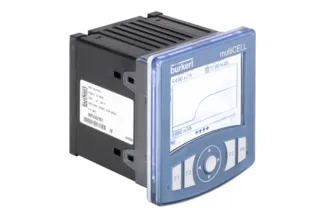

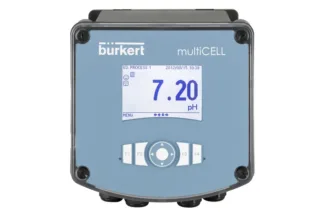

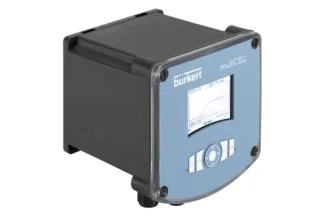

Wielokanałowy i wielofunkcyjny przetwornik/regulator typu 8619 jest dostępny w dwóch wariantach obudowy: do montażu panelowego lub na ścianie. Wersja montowana na panelu z napięciem roboczym DC, zwana multiCELL, znajduje się w standardowej obudowie ¼ DIN do wycięcia 92 x 92 mm, montowanej w drzwiach skrzynki elektrycznej lub szafki i jest przymocowywana za pomocą 4 elementów mocujących. Wersja przeznaczona do montażu na ścianie, zasilana prądem stałym lub przemiennym, zwana odpowiednio multiCELL WM DC lub multiCELL WM AC, znajduje się w obudowie przeznaczonej do montażu na ścianie za pomocą płyty montażowej.

8619 to mikroprocesorowy przetwornik/regulator, służący do podłączania urządzeń, dostarczających surowe sygnały dla monitorowania właściwości medium, takich jak: pH, ORP, przewodność i natężenie przepływu za pomocą impulsów, lub czujników (takich jak czujniki ciśnienia, poziomu, chloru, itd.), które dostarczają sygnały analogowe (0…20 mA, 4…20 mA, 0…2 V, 0…5 V, 0…10 V).

Modułowość sprzętu i oprogramowania oferuje wysoką elastyczność w dostosowywaniu go do zastosowań, co przekłada się na bardzo dobrą relację ceny do funkcjonalności. Zaawansowana elektronika i najnowocześniejsze algorytmy sterowania zapewniają, że optymalna kontrola procesu jest utrzymywana przez cały czas przy minimalnej interwencji operatora, przy jednoczesnym osiągnięciu najwyższej jakości. Dzięki pełnemu wsparciu Modbus TCP, PROFINET (klasa zgodności B) lub EtherNet/IP, typ 8619 można zintegrować z większością środowisk Industrial Ethernet. Dlatego wszystkie ważne wartości procesu, takie jak dane pomiarowe, diagnostyka procesu lub status urządzenia, można łatwo zintegrować z systemem automatyki.

Zastosowanie

Typ 8619 to idealne urządzenie do pomiaru i kontroli procesu, a także dla procesów dozowania, np. w zakładach uzdatniania wody (takich jak systemy kotłów, wieże chłodzące, układy odwróconej osmozy) oraz w zakładach spożywczych i farmaceutycznych.

Podłączenia

Dostępnych jest pięć różnych typów modułów, które można podłączyć do dowolnego z 6 gniazd (wstępnie skonfigurowanych w fabryce).

• Moduł wejściowy:
  • 2 wejścia analogowe (4…20 mA lub 0…20 mA lub 0…2 V lub 0…5 V lub 0…10 V)
  • 2 wejścia cyfrowe (statyczne lub częstotliwościowe/impulsowe)
• Moduł wyjściowy:
  • 2 wyjścia tranzystorowe
  • 2 wyjścia analogowe 4…20 mA
• Moduł wejściowy dla czujników pH/ORP i Pt100/Pt1000
• Moduł wejściowy dla czujników przewodności i Pt100/Pt1000
• Moduł Ethernet: Modbus TCP, PROFINET Conformance Class B i EtherNet/IP

Jeszcze więcej funkcji

Oprócz podstawowego, szerokiego zakresu funkcji, funkcjonalność przekaźnika multiCELL może zostać rozszerzona za pomocą opcji programowych. Dostępna jest także opcja komunikacji Industrial Ethernet (Modbus TCP, PROFINET lub EtherNet/IP) oraz możliwość rozbudowy sprzętowej (do 6 wolnych slotów).
