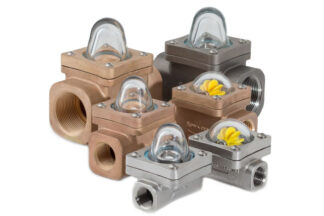

Kulkowy wskaźnik przepływu RB dla rurociągów 8 – 40 mm
Kulkowy wskaźnik przepływu RB Flow-Mon został opracowany, aby dostarczyć przemysłowi wskaźnik przepływu o wysokim standardzie, spełniający wymagania szerokiego zakresu zastosowań chemicznych, wodnych, naftowych i gazowych. Pracuje na rurociągach o średnicach od 8 mm do 40 mm.
Kulkowy wskaźnik przepływu Flow-Mon jest najlepszym rozwiązaniem w aplikacjach, gdzie pomiar lub sygnalizacja przepływu nie są wymagane, lecz konieczna jest kontrola wizualna. Najprostsze i najtańsze urządzenia są często ważnym elementem w systemie zabezpieczenia procesu lub maszyny. Kulkowy wskaźnik przepływu może służyć np. do kontroli przepływu na poszczególnych nitkach, gdy tylko na rurociągu głównym występuje przepływomierz.
Wskaźniki wykonane są z materiałów o wysokiej odporności chemicznej i termicznej, charakteryzują się szerokim zakresem działania oraz dobrymi parametrami roboczymi. Stosowane mogą być dla cieczy i gazów. Wskaźniki przepływu zastosowane we właściwy sposób nie wymagają żadnej konserwacji i gwarantują długi czas użytkowania.
Zastosowania:
- Wskazanie przepływu smaru lub chłodziwa do do pomp, sprężarek lub silników w celu ochrony instalacji;
- Wykrywanie zmian koloru i stanu cieczy podczas przetwarzania
- Ochrona pompy, sprężarki i oleju napędowego
- Zapewnienie utrzymania przepływu wody chłodzącej do specjalistycznego sprzętu spawalniczego;
- Wykazanie przepływu powietrza;
- Wskazywanie dozowania środków chemicznych na stacjach uzdatniania wody;
- Wskazywanie obecności kondensatu w przewodach powrotnych pary;
- Utrzymanie płukania wodą zdemineralizowaną niezbędną przy produkcji podzespołów elektronicznych;
- Wszelkiego typu instalacje przemysłowe, laboratoryjne, pilotażowe.
Cechy:
- Dostępne przyłącza 8 – 40 mm;
- Łatwy w montażu (tylko w płaszczyźnie poziomej);
- Nie wymaga rutynowej konserwacji;
- Wyjątkowo dobry stosunek przepływu i spadku ciśnienia;
- Wytrzymały, z dobrą odpornością na wstrząsy i wibracje;
- Odporny na szeroką gamę chemikaliów;
- Może być stosowany do kondensatu;
- Wykonanie z brązu lub stali nierdzewnej.
Jak działa kulkowy wskaźnik przepływu?
W przypadku braku przepływu w rurociągu, biała kulka PTFE pozostaje w spoczynku, osadzona w kielichu korpusu wskaźnika. W miarę wzrostu przepływu, kulka unosi się i staje wyraźnie widoczna w kopułce. Wraz ze wzrostem lub spadkiem natężenia, kulka unosi się, opada i porusza swobodnie w kopułce.
Wskaźnik kulkowy Flow-Mon należy zamontować w płaszczyźnie poziomej, ze szklaną kopułką skierowaną do góry. Dzięki temu, gdy w rurociągu znajduje się przepływ, kulkę można wyraźnie zobaczyć, zapewniając prawidłową pracę urządzenia.
