Zanurzeniowy przepływomierz elektromagnetyczny dla rurociągów o dużej średnicy Flomat MX

Zanurzeniowy przepływomierz elektromagnetyczny Flomat MX to ekonomiczne i praktyczne rozwiązanie pomiarów przepływu na rurociągach o większej średnicy. Urządzenie posiada modułową konstrukcję zarówno w wersji kompaktowej, jak i w wersji rozdzielnej.

Pomiary przepływu są niezależne od gęstości, lepkości, temperatury, czy ciśnienia cieczy. Przepływomierz nie posiada części ruchomych. Charakteryzuje się niskim zużyciem energii elektrycznej, niskim spadkiem ciśnienia, doskonale nadaje się do pomiaru cieczy zawierających cząstki stałe.

Przepływomierz elektromagnetyczny Flomat może być instalowany w dowolnej pozycji pod warunkiem, że przepływ cieczy odbywa się pełnym przekrojem (w rurociągach pionowych montaż zaleca się na odcinku wznoszącym).

Zastosowania:

Pomiary przepływu cieczy o przewodności wyższej niż 20 mikroS /cm

• gospodarka wodno-ściekowa,
• produkcja napojów i żywności,
• wykrywanie nieszczelności rurociągów,
• monitoring przepływu odczynników chemicznych,
• HVAC.

Cechy:

• Ekonomiczne i praktyczne rozwiązanie pomiarów przepływu na rurociągach o większej średnicy;
• Pomiary przepływu niezależne od gęstości, lepkości, temperatury, czy ciśnienia cieczy;
• Wzbudzenie impulsowe zapobiegające dryftowi zera;
• Brak części ruchomych wiąże się z niedrogim kosztem utrzymania, niskim spadkiem ciśnienia oraz możliwością wykonywania pomiarów cieczy zawierających cząstki stałe;
• Niskie zużycie energii elektrycznej;
• Dobra odporność chemiczna;
• Zakres przepływu 2 300 l/h … 110 000 m3/h;
• Dokładność: ± 3.5% wartości mierzonej;
• Minimalna przewodność 20 μS/cm;

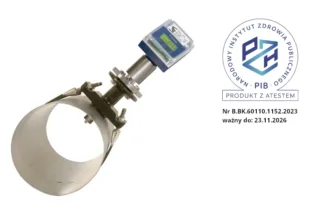

• Przyłącza: przeznaczone do instalacji na rurociągach DN40 … DN2000:
  • • standardowy kołnierz TF Tecfluid;
    • 2 ¼” BSP-F;
    • kołnierz DN40 PN16 EN 1092-1;
• Materiały:
  • Czujnik: EN 1.4404 (AISI 316L), PVDF;
  • Głowica czujnika: PVDF, PP;
  • Króciec przyłączeniowy: EN 1.4404 (AISI 316L), PE, PVC, inne na żądanie
  • Elektrody: EN 1.4404 (AISI 316L), Hastelloy C, Tantal, Tytan;
• Wskazanie lokalne, licznik objętości, wyjście 4-20mA oraz impulsowe
• Alarmy, detekcji pustego rurociągu, itp., zależne od modelu przetwornika
• Pełna diagnostyka dla przetwornika MX4
• Protokoły komunikacyjne HART i Modbus dostępne na żądanie
• Modułowa konstrukcja w dwóch wersjach:

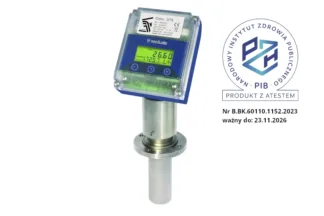

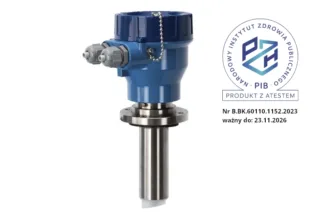

  • kompaktowy przetwornik, montowany na głowicy czujnika

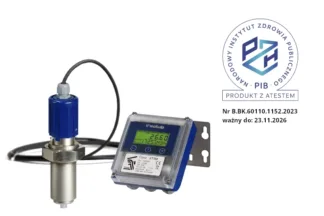

  • przetwornik w wersji rozdzielnej do montażu na ścianie lub rurociągu
