PRZEPŁYWOMIERZ KRYZOWY PR61

Wróć do poprzedniej strony

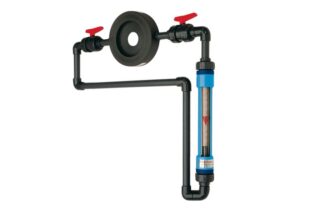

Przepływomierz kryzowy PR61
Certyfikat, wersja Ex
  • Przepływomierz kryzowy PR61
  • Certyfikat, wersja Ex

* Zdjęcie ma charakter poglądowy. Wygląd urządzenia może różnić się w zależności od wykonania.

Przepływomierz kryzowy PR61 przeznaczony jest do pomiaru przepływu cieczy, gazów oraz pary wodnej.

Może być montowany na rurociągach pionowych i poziomych.
Temperatura cieczy:

  • SS: – 20 ºC … + 80 ºC,
  • PVC: 0 ºC … + 60 ºC,
  • PP: – 20 ºC … + 80 ºC.

Średnica kryzy: DN50 … DN1000.

Pracuje w zakresie:

  • 2 … 20 000 m3/h dla wody.
Tagi: przepływ, Przepływomierz kryzowy, Przepływomierz kryzowy PR, Tecfluid
Opis
Informacje dodatkowe
Do pobrania
Zapytaj o ten produkt

Przepływomierz kryzowy PR61

Przepływomierz kryzowy PR jest przeznaczony do pomiaru przepływu cieczy, gazów oraz pary wodnej. Montowany na rurociągach poziomych lub pionowych. Kryzy dostępne są w kilku wykonaniach materiałowych, dobieranych w zależności wymagań procesu. Wraz z kryzą dostarczany jest odpowiednio wyskalowany rotametr, również dostępny w kilku wykonaniach konstrukcyjnych i materiałowych.

Cechy:

  • Dokładność: ± 4% pełnej skali
  • Skale jednostkowe i procentowe
  • Wymagany minimalny odcinek prosty rurociągu 10 x DN i 7 x DN przed i za płytką kryzą
  • Zakres skali: 7: 1
  • Temperatura robocza:
    • SS: -20ºC … 80ºC
    • PVC: 0ºC … 60ºC
    • PP: -20ºC … 80ºC
  • Ciśnienie robocze: maks. 15 barów
  • Przyłącza:
    • Kryzy DN50 … DN1000Wloty ciśnieniowe: ¾ ” BSP
    • Przepływomierza:
      • Model 6001 / PR: gwintowe ¾ ” BSP
      • Model 6002 / PR: EN 1092-1 kołnierzowe DN20
      • Model SC250 / PR: EN 1092-1 kołnierzowe DN15
      • Model PS31 / PR: gwintowe ¾ ” BSP lub gniazdo klejone rozpuszczalnikiem DN20 / 25E
  • Montaż na rurociągach pionowych i poziomych
  • Obwody i zawory odcinające nie są dołączone

Zastosowania:

  • instalacje przeciwpożarowe,
  • instalacje chłodnicze,
  • woda basenowa.
Zakresy pomiarowe:

2 … 20 000 m³/h dla wody

Ciśnienie robocze:

PR61 … PR31: maks. 15 bar PR25: PN16

Dokładność:

± 4 %

Średnice

DN50 … DN1000

Maksymalne ciśnienie:

15 bar

Materiały:

EN 1.4404 (AISI 316L) PVC PP

Szerokość kryzy:

50 mm

Przyłącza:

Międzykołnierzowe DIN2501 (sandwich)

Sygnały wejściowe, czujniki:

Jeden lub dwa przekaźniki poziomu Model PR25 / PR31 / PRC31: elektroniczny transmiter z wyjściem analogowym 4 … 20 mA Model PR25: lokalny licznik objętości

Sygnały wyjściowe:

Protokół HART, dostępny na życzenie

Opis:

Ekonomiczne rozwiązanie pomiaru przepływu dla większych średnic Przepływomierz składa się z kryzy pomiarowej oraz odpowiednio wyskalowanego rotametru

Zastosowanie:

Daseny Wodociągi Systemy przeciwpożarowe Pomiar przepływu cieczy dla dużych średnic

Producent

Tecfluid

Do pobrania

Karta katalogowa – Przepływomierz kryzowy PR61 ENG
