PRZEPŁYWOMIERZ TARCZOWY DP65

Wróć do poprzedniej strony

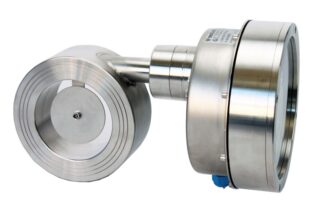

Przepływomierz tarczowy DP65

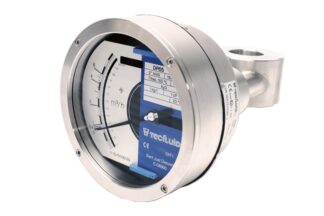

Przepływomierz tarczowy DP65 w ykonaniu ze stali nierdzewnej
Przepływomierz tarczowy DP65 w ykonaniu ze stali nierdzewnej

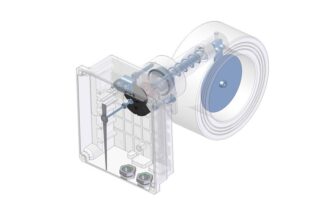

Przepływomierz tarczowy DP65 wewnętrzny mechanizm
Atest PZH logo
Certyfikat, wersja Ex
Przepływomierz elektromagnetyczny Flomid MX - Protokół HART
  • Przepływomierz tarczowy DP65
  • Przepływomierz tarczowy DP65 w ykonaniu ze stali nierdzewnej
  • Przepływomierz tarczowy DP65 w ykonaniu ze stali nierdzewnej
  • Przepływomierz tarczowy DP65 wewnętrzny mechanizm
  • Atest PZH logo
  • Certyfikat, wersja Ex
  • Przepływomierz elektromagnetyczny Flomid MX - Protokół HART

Przepływomierz tarczowy DP65 stosowany jest głównie do pomiarów przepływu cieczy. Może również pracować z cieczami z zawartością cząstek stałych.

Jest to świetne rozwiązanie w aplikacjach, gdzie występują częste zmiany temperatury lub ciśnienia cieczy, oraz gdy nie są znane dokładne warunki pomiaru.

Miernik występuje w wersji Ex, dla stref zagrożonych wybuchem. Posiada certyfikat ATEX, IECEx oraz PZH.

Pracuje w zakresie:

  • 0,8 m³/h … 1 600 m³/h – dla wody,
  • 45 Nm³/h … 24 000 Nm³/h – dla powietrza.
Tagi: ATEX, DP65/DP500, Ex, IECEx, przepływ, przepływomierz tarczowy, PZH, Tecfluid
Opis
Informacje dodatkowe
Do pobrania
Zapytaj o ten produkt

Przepływomierz tarczowy DP65

Przepływomierz tarczowy DP65/DP500 stosowany jest głównie do pomiarów przepływu cieczy. Jest to świetne rozwiązanie w aplikacjach, gdzie występują częste zmiany temperatury lub ciśnienia cieczy, oraz gdy nie są znane dokładne warunki pomiaru.

Dzięki swej budowie przepływomierze tarczowe nadają się również dla cieczy z zawartością cząsteczek stałych oraz do pracy w najcięższych warunkach , np. wysokiej temperatury, wysokiego ciśnienia, czy też dla agresywnych mediów.

Przepływomierz występuje w wersji Ex, dla stref zagrożonych wybuchem. Posiada certyfikat ATEX oraz IECEx.

Cechy:

  • Zakresy:
    • Woda: 0.8 m³/h … 1600 m³/h
    • Powietrze: 45 Nm³/h … 24000 Nm³/h
  • Montaż międzykołnierzowy
  • Wersje:
    • Fe R – korpus wykonany ze stali powlekanej tworzywem
    • Fe – korpus wykonany ze stali
    • INOX – korpus wykonany ze stali EN 1.4404 (AISI 316L)
  • Dokładność:
    • ± 2.5% skali
    • ± 1.6% skali na życzenie
  • Skale jednostkowe i procentowe
  • Wymagany odcinek prosty rurociągu 3xDN „przed” i „za”
  • Temperatura cieczy:
    • Korpus ze stali pokrytej tworzywem sztucznym: – 20°C … + 130°C
    • Korpus z EN 1.4404 (AISI 316L), łożyska PTFE: – 20ºC … + 150ºC
    • Korpus z EN 1.4404 (AISI 316L), łożyska z brązu: – 20ºC … + 300ºCDla wyższych temperatur należy zastosować separator termiczny (zobacz niżej)
  • Temperatura otoczenia: -20ºC … +80ºC
  • Ciśnienie robocze:
    • DN40 … DN80: PN40
    • DN100 … DN300: PN16Inne wartości ciśnienia dostępne na żądanie
  • Przyłącza: międzykołnierzowe DN40 … DN300, przeciwkołnierze i uszczelki nie są dostarczaneInne dostępne na żądanie
  • Długość montażowa: DN40 … DN300: 65 mm
  • Obudowa: IP65 – powlekane aluminium (IP65 – PP lub IP67 – EN 1.4404 (AISI 316L) z wziernikiem, na życzenie)

Akcesoria:

  • Separator termiczny:
    • Standardowo wykonany z aluminium, opcjonalnie w EN 1.4404 (AISI 316L)
    • Przeznaczony do pracy z płynami w wysokich i niskich temperaturach
    • Korpus ze stali i EN 1.4404 (AISI 316L):
      •   – Z elektroniką:DN40 … DN100: + 400ºCDN125 … DN150: + 320ºCDN200 … DN300: + 280ºC

        DN350 … DN500: + 250ºC

      •   – Bez elektroniki:DN40 … DN500: + 400ºC
    • Odporność na temperaturę otoczenia: 20ºC
  • Obudowa ze stali nierdzewnej
    • Przeznaczony w szczególności do pracy w sanitarnych lub sterylnych warunkach instalacji, atmosferach solankowych (np. platformy morskie) itp.,
    • Całość konstrukcji wykonana ze stali nierdzewnej EN 1.4404 (AISI 316L), ze szklanym wziernikiem,
    • Możliwość montażu standardowych wyłączników krańcowych i przekaźników TH,
    • Stopień ochrony: IP67.

Zastosowania:

Wszystkie typy procesów przemysłowych, w tym:

  • uzdatnianie i dystrybucja wody,
  • przemysł farmaceutyczny,
  • przemysł chemiczny, papierniczy,
  • systemy grzewcze i chłodnicze,
  • baseny, systemy przeciwpożarowe,
  • przemysł motoryzacyjny (olej chłodzący, linie lakiernicze i systemy chłodzenia),
  • elektrownie, układy oleju smarowego.
Zakresy pomiarowe:

0,8 m³/h … 1600 m³/h dla wody 45 Nm³/h … 24000 Nm³/h dla powietrza

Ciśnienie robocze:

DN40 … DN80: PN40 DN100 … DN300: PN16

Dokładność:

± 2,5 % (± 1,6 % dostępne na życzenie)

Temperatura cieczy:

Korpus ze stali pokrytej plastikiem: – 20 °C … + 130 °C Korpus z EN 1.4404 (AISI 316L) z łożyskiem PTFE: – 20 °C … + 150 °C Korpus z EN 1.4404 (AISI 316L) z łożyskiem z brązu: – 20 °C … + 300 °C

Temperatura otoczenia:

– 20 °C … + 80 °C

Materiały:

EN 1.4404 (AISI 316L), stal pokryta tworzywem sztucznym

Materiały korpusu:

EN 1.4404, (AISI 316L)

Materiały uszczelek:

NBR

Przetworniki:

DP-AMM1, DP-AMD1, TH7 … TH7H, TH7T … TH7TH, TH7 Ex … TH7H Ex, TH7T Ex … TH7TH Ex

Przyłącza:

Międzykołnierzowe DN40 … DN300

Sygnały wejściowe, czujniki:

Lokalny lub zdalny licznik objętości Elektroniczny transmiter z wyjściem analogowym 4-20 mA

Sygnały wyjściowe:

Protokół HART, dostępny na życzenie

Waga

5 kg … 115 kg

Opis:

Dolidna, metalowa konstrukcja Dla wszystkich kierunków przepływu Do pracy w wysokiej temperaturze i przy wysokim ciśnieniu Zapewnia wiarygodny odczyt dla cieczy zawierających zawiesiny

Zastosowanie:

Uzdatnianie i dystrybucja wody Przemysł papierniczy, farmaceutyczny i chemiczny Baseny Systemy przeciwpożarowe Elektrownie

Dodatkowo:

Dostępna wersja Ex

Producent

Tecfluid

Do pobrania

Karta katalogowa – Przepływomierz tarczowy DP65/DP500 ENG
