Przepływomierz tłokowy dla pomiaru przepływ cieczy lepkich COVOL DF420 z wyjściem analogowym prądowym 4 … 20 mA

Przepływomierz tłokowy COVOL z przetwornikiem DFD420 przeznaczony jest do pomiarów cieczy o wysokiej i bardzo wysokiej lepkości (120000 cP) oraz cieczy nieprzewodzących prądu elektrycznego.

Przyrząd w łatwy sposób montuje się na instalacji, przy czym pozycja pracy oraz kierunek przepływu są dowolne. Przepływomierze tłokowe Covol wykonują pomiar przepływu w obu kierunkach. Są odpowiednie dla procesów CIP. Covol nie wymaga odcinków prostych rurociągu „przed” ani „za”. Urządzenie mierzy ze stałą, wysoką dokładnością, nawet w zmiennych warunkach procesowych. Przepływomierz jest łatwy w czyszczeniu i sterylizacji.

Przepływomierz tłokowy COVOL, cechy:

• Zakres pomiarowy: 25 l/h … 60 m³/h
• Dokładność: ± 0.8 % mierzonej wartości
• Powtarzalność: ± 0.3 %
• Przyłącza:
  • Kołnierzowe EN 1092-1 DN10 … DN100
  • Międzykołnierzowe EN 1092-1 DN10 … DN100Inne standardy i rozmiary dostępne na życzenie
  • Gwintowe BSP lub NPT
  • Higieniczne zgodne z ISO 2852, SMS 1145, DIN 11851, TRI-CLAMP®
• Materiały:
  • Korpus: EN 1.4404 (AISI 316L), PVC, PP, PTFE
  • Tłok: PTFE + grafit, aluminium, brąz, PVDF
  • Uszczelki: NBR / PTFE / EPDM / Viton / Silikon
• Temperatura cieczy:
  • AISI 316L: -40ºC … +150ºC
  • PTFE: -20ºC … +130ºC
  • PP: -10ºC … +80ºC
  • PVC: 0ºC … +45ºC
• Lepkość cieczy:  do 120000 mPa·s
• Ciśnienie robocze:
  • AISI 316L: PN16 (inne dostępne na życzenie)
  • PTFE / PP / PVC: PN10

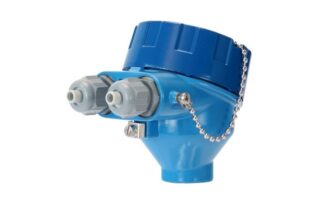

Przetwornik przepływu DFD420, cechy:

Przetwornik DFD420 posiada 2 wyjścia:

• Analogowe 4-20 mA w pętli 2-przewodowej, które również zasila urządzenie,
• Optoizolowane, które dostarcza impulsy proporcjonalne do impulsów wejściowych, lub konfigurowalny alarm.

Po co wyjście analogowe?

W celu dostarczenia informacji o natężeniu przepływu na urządzeniu z wejściem 4-20mA, na przykład poprzez kabel, środowisku przemysłowym. W tym celu mierzona jest częstotliwość impulsów wejściowych (natężenie przepływu), która jest przekształcana na sygnał analogowy, proporcjonalny do natężenia przepływu oraz parametry, konfigurowane za pomocą oprogramowania Winsmeter DFD.

Wyjście prądowe może być podłączone do dowolnego urządzenia, które ma kompatybilne programowalne wejście prądowe o wartości 4 i 20 mA.

Po co wyjście impulsowe?

W celu dostarczenia informacji na temat ilości cieczy przechodzącej przez przepływomierz, tj. objętości przepływu.

W tym celu konwerter DFD420 zlicza liczbę impulsów na wejściu i dzieli je przez współczynnik podziału zaprogramowany przez użytkownika. Dzięki temu, przetwornik jest urządzeniem uniwersalnym, umożliwiającym obliczenie objętości przepływu dowolnej cieczy.

Podczas procesu nie dochodzi do utraty impulsów, co jest ogromną zaletą tych elektronicznych urządzeń. Jest to istotne zwłaszcza w aplikacjach, gdzie wymagany jest dokładny pomiar objętości oraz przy dozowaniu dokładnych ilości produktu.

Wszystkie parametry przetwornika można zaprogramować za pomocą oprogramowania oprogramowania Winsmeter DFD na PC, przez złącze USB.

Przetwornik DFD420, dane techniczne:

• Zasilanie: system 2-przewodowy, 12 … 36 VDC
• Pobór mocy: maksymalnie 0,8 W
• Wyjście analogowe: 4 – 20 mA
• Dokładność: 0,5 %
• Liniowość: 0,2 %
• Dzielnik impulsów

Przetwornik DFD420, montaż:

• kompaktowy, umożliwiający podłączenie bez zakłóceń sygnału,
• rozdzielny, umożliwiający podłączenie do innych urządzeń dostępnych na rynku.

Zastosowania:

• Pomiar natężenia przepływu
• Zliczanie kondensatu i paliw,
• Tankowanie,
• Przemysł petrochemiczny,
• Przemysł spożywczy (miód, czekolada),
• Żywice, farby, itp.
