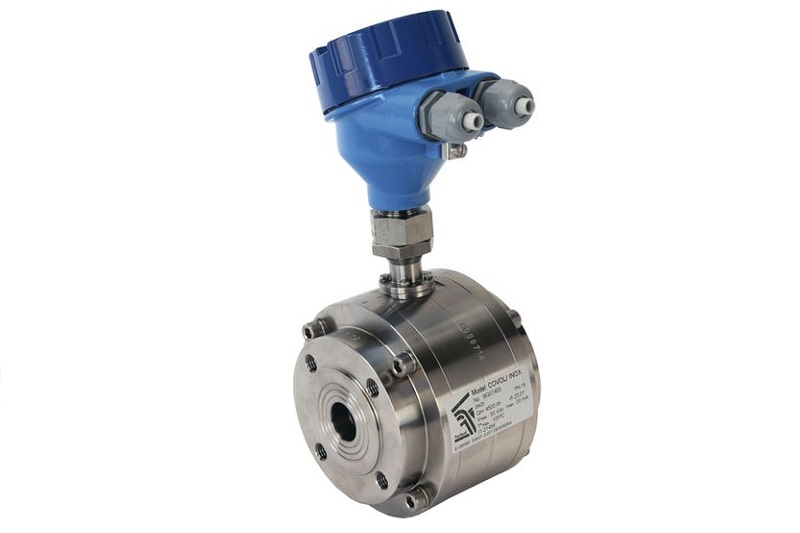

Przepływomierz tłokowy COVOL-SS/PVDF/SILICONE z atestem higienicznym NIZP PZH – PIB
Przepływomierz tłokowy COVOL przeznaczony jest do pomiarów natężenia przepływu cieczy o wysokiej i bardzo wysokiej lepkości (120 000 cP) oraz cieczy nieprzewodzących prądu elektrycznego. Dzięki atestowi Narodowego Instytutu Zdrowia Publicznego PZH – PIB, urządzenie może być stosowane do pomiaru przepływu wody w instalacjach uzdatniania, magazynowania i przesyłu wody przeznaczonej do spożycia przez ludzi.
Przyrząd w łatwy sposób montuje się na instalacji, przy czym pozycja pracy oraz kierunek przepływu są dowolne. Przepływomierze tłokowe Covol wykonują pomiar przepływu w obu kierunkach. Są odpowiednie dla procesów CIP. Covol nie wymaga odcinków prostych rurociągu „przed” ani „za”. Urządzenie mierzy ze stałą, wysoką dokładnością, nawet w zmiennych warunkach procesowych. Przepływomierz jest łatwy w czyszczeniu i sterylizacji.
Przepływomierz tłokowy COVOL w wykonaniu ze stali nierdzewnej, cechy:
- Dokładność: ± 0.8 % mierzonej wartości
- Powtarzalność: ± 0.3 %
- Zakres pomiarowy: 25 l/h … 60 m3/h
- Przyłącza:
- Kołnierzowe EN 1092-1 DN10 … DN100
- Między-kołnierzowe EN 1092-1 DN10 … DN100
Inne standardy i rozmiary dostępne na życzenie - Gwintowe BSP lub NPT
- Higieniczne zgodne z ISO 2852, SMS 1145, DIN 11851, TRI-CLAMP®
- Materiały:
- Korpus: EN 1.4404 (AISI 316L);
- Tłok: PTFE;
- Uszczelki: Silikon;
- Temperatura cieczy: – 40 ºC … + 150 ºC
- Lepkość cieczy: do 120 000 mPa·s
- Ciśnienie robocze: PN16 (inne dostępne na życzenie)
Dostępne przetworniki i opcje:

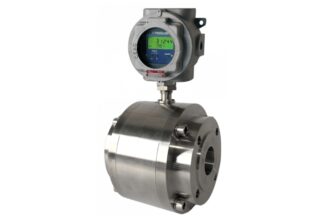

- CP … CH420: wskazanie natężenia przepływu, licznik objętości i wyjście 4-20 mA, układ 2-przewodowy. Montaż kompaktowy lub rozdzielny. Protokół HART dostępny z modelem CH420

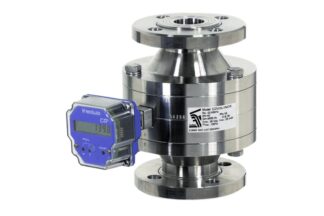

- CIP: licznik objętości. Zasilany akumulatorem. Montaż kompaktowy lub rozdzielny.
- CIP II: niekasowalny licznik objętości, kasowalny licznik objętości częściowej. Zasilany akumulatorem. Montaż kompaktowy lub rozdzielny.
- MC01: wskazanie natężenia przepływu, licznik objętości i preselektor objętości z wyjściem przekaźnikowym dla aplikacji dozujących. Wyjście analogowe 4-20 mA jako opcja, układ 4-przewodowy. Montaż panelowy.
- MT02: licynik objętości, licznik objętości częściowej i preselektor objętości z wyjściem przekaźnikowym dla aplikacji dozujących. Montaż panelowy.
- DFD2: dzielnik częstotliwości. Montaż na szynie DIN.
- Opcje:
- Komora grzewcza / chłodząca,
- Specjalne złącze dla innych wyświetlaczy (zapytaj dostawcy),

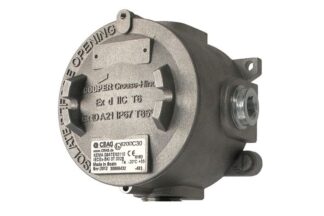

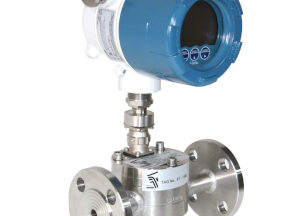

- Wersja Exd dla stref zagrożonych wybuchem.
Zastosowania:
- Pomiar natężenia przepływu
- Zliczanie kondensatu i paliw,
- Tankowanie,
- Przemysł petrochemiczny,
- Przemysł spożywczy (miód, czekolada),
- Żywice, farby, itp.
Technologia pomiaru – jak działa przepływomierz tłokowy?
Przepływomierze tłokowe, zwane również licznikami objętości, są w szczególności przeznaczone dla cieczy o wysokiej i bardzo wysokiej lepkości (choć sprawdzą się również dla cieczy o niskiej lepkości). Jak działają przepływomierze tłokowe?
Działanie przepływomierzy serii COVOL opiera się na ruchu obracającego się tłoka, który z każdym obrotem napełnia i opróżnia komorę o znanej objętości.
Obrót tłoka powoduje przełączenie styków w kontaktronie, emitując impuls odpowiadający objętości komory. Sygnał wyjściowy czujnika kontaktronowego można przetwarzać za pomocą przetwornika elektronicznego.
Przepływomierze tłokowe serii COVOL są produkowane z różnych materiałów i z różnymi typami przyłączy procesowych. Dostępne są między innymi wykonania odpowiednie dla aplikacji higienicznych oraz dla wysokiego ciśnienia.
