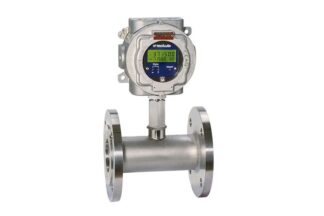

Przepływomierz turbinowy dla stref zagrożonych wybuchem TM44 wersja ATEX

Przepływomierz turbinowy TM44 wersja ATEX stosowany jest do pomiaru przepływu cieczy czystych, najczęściej nieprzewodzących prądu elektrycznego, jak np. kondensat, paliwa, oleje o niższej lepkości. Przyrząd oferuje wysoką dokładność i powtarzalność pomiarów oraz dobry zakres temperatur i ciśnień roboczych. Możliwa jest zarówno pozioma, jak i pionowa pozycja pracy przepływomierza.

Ochrona Exia

Urządzenie jest uznawane jako „przyrząd prosty” zgodnie z klauzulą 5.7 normy EN 60079-11, ponieważ nie posiada własnego źródła zapłonu.

Dane techniczne cewki:

• Li ≤ 700 mH

• Ci ≤ 30 pF

• Opór wewnętrzny > 1700 Ohm

• Ui ≤ 3V

Zgodnie z powyższymi danymi, przepływomierz turbinowy TM 44 wersja ATEX może być zainstalowany w strefach zagrożonych wybuchem, jeśli pomiędzy strefą zagrożoną a bezpieczną jest zainstalowana odpowiednia bariera Zenera (skonsultuj się z dostawcą). Przetworniki elektroniczne jednakże muszą być zawsze instalowane w strefie bezpiecznej.

Ochrona Exd

Urządzenia te są zgodne z dyrektywą 94/9/CE (Urządzenia i systemy ochronne przeznaczone do użytku w atmosferze potencjalnie wybuchowej), jak wskazano w certyfikacie CE typ LOM 14ATEX oraz na odpowiadającym mu oznakowaniu.

Urządzenie należy do grupy II, w związku z czym jet przeznaczone do pracy w miejscach, w których istnieje ryzyko utworzenia się atmosfery wybuchowej, poza górnictwem.

Należąc do kategorii 2GD, urządzenie może być stosowane w środowisku, w którym możliwe jest utworzenie się atmosfery wybuchowej, spowodowane mieszaniną powietrza i gazów, jak również par, mgieł i pyłów.

Dostępne są trzy różne typy obudowy Exd:

• Model ADF30: obudowa pełna o zmniejszonych rozmiarach

• Model ADF60V: obudowa z wziernikiem, może zawierać przetworniki CIP … CIP II lub CP … CH420L

• Model ADF60: tak samo jak model ADF60V, tylko z obudową pełną

Dane techniczne wersja Exd:

• Temperatura otoczenia: -20ºC … +60ºC

• Na żądanie dławiki ATEX dla standardowych lub ekranowanych kabli

• Powiązana elektronika, dla modeli:

  • CIP … CIP II: licznik zasilany akumulatorem

  • CP … CH420: przetwornik 2-przewodowy ze wskazaniem przepływu, licznikiem objętości oraz wyjściem 4-20 mA. Opcjonalny protokół HART

• Certyfikat ATEX Ex d IIC T6 Gb / Ex tb IIIC T 85ºC Db

Zastosowania:

• przemysł chemiczny,
• przemysł petrochemiczny,
• systemy skroplonego gazu,
• systemy wysokociśnieniowe,
• napełnianie zbiorników i dozowanie,
• pomiar kondensatu pary w kotłach,
• palniki,
• pomiar zużycia paliwa.
