Przepływomierz ultradźwiękowy KATFlow 170 ATEX dla stref zagrożonych wybuchem

Przepływomierz ultradźwiękowy KATflow 170 jest doskonałym rozwiązaniem w aplikacjach, gdzie warunki otoczenia wymagają zastosowania wytrzymałego urządzenia. KATflow 170 to przyrząd w pełni certyfikowany ATEX i odporny na korozję. Przepływomierz przeznaczony jest do ciągłej pracy w strefach zagrożonych wybuchem 1 i 2. Spośród wielu dostępnych rozwiązań pomiarowych, jest wyborem najbardziej ekonomicznym.

KATflow 170 udowadnia, że nawet dla najtrudniejszych zastosowań znaleźć można proste rozwiązania.

Przepływomierz ultradźwiękowy ATEX KATflow 170 – budowa i funkcje

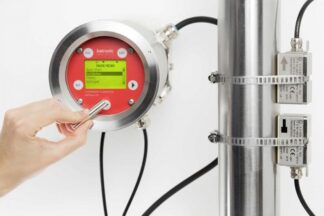

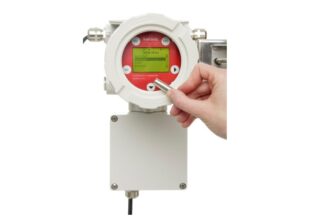

Przepływomierz ultradźwiękowy KATflow 170 posiada przeciwwybuchową obudowę wykonaną z aluminium pokrytego farbą epoksydową, lub ze stali nierdzewnej. Urządzenie jest bardzo proste w obsłudze. W celu zwiększenia bezpieczeństwa, przepływomierz programowany jest za pomocą magnesu poprzez klawiaturę osłoniętą szklaną pokrywą. Dzięki sondom ultradźwiękowym w wykonaniu IP68 oraz kablom w wytrzymałej izolacji, przepływomierz ultradźwiękowy KATflow 170 posiada zwiększoną wytrzymałość i niezawodność.

Zakresy pomiarowe:	0,01 … 25 m/s
Powtarzalność:	0,15 % mierzonej wartości, ± 0,015 m/s
Dokładność:	Objętość: ± 1 … 3 % wartości mierzonej w zależności od zastosowania ± 0,5 % wartości mierzonej; z kalibracją Prędkość przepływu (średnia): ± 0,5 % wartości mierzonej
Średnice	10 mm … 3 000 mm
Stopień ochrony:	IP66
Temperatura cieczy:	– 50 °C … + 115 °C (- 58 °F … + 239 °F), wyższe temperatury dostępne na żądanie
Materiały obudowy:	Stal nierdzewna lub aluminium pokryte farbą epoksydową

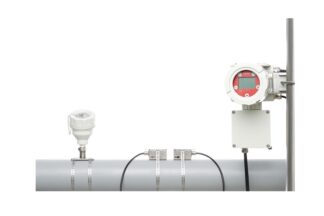

Sposób montażu:	Przeciwwybuchowa obudowa polowa, montaż na rurociągu
Metoda pomiarowa:	Ultradźwiękowy pomiar różnicy czasu przejścia wiązki (transit-time)
Sygnały wejściowe, czujniki:	Temperaturowe, prądowe
Sygnały wyjściowe:	RS 485, Modbus RTU, Profibus PA i wyjście kompatybilne z HART* *HART jest zastrzeżonym znakiem towarowym HART Communication Foundation
Zasilanie:	100 … 240V AC 50/60Hz 9 … 36 V DC Specjalne rozwiązania dostępne na żądanie
Wyświetlacz:	Wyświetlacz graficzny LCD, 128 x 64 punktów, podświetlany, z klawiaturą osłoniętą szklaną pokrywą
Waga	4,0 kg
Wymiary:	WYS / SZER / GŁ: 270 / 140 / 280 (mm) (bez dławików kablowych)
Komunikacja:	RS 485 (opcjonalne), Modbus RTU (opcjonalne), wyjście kompatybilne z HART, Profibus PA (opcjonalne) HART jest zastrzeżonym znakiem towarowym HART Communication Foundation
Zastosowanie:	Pomiary produkowanej wody Układy wtryskowe metanolu i wody Rozpoznawanie produktu i system detekcji Pomiary produktów rafinacji Systemy rozładunku cysterny Płozy mieszania oleju
Producent	Katronic
