Przetwornik ciśnienia serii HIKMICRO PS0
Zaawansowana precyzja i niezawodność w pomiarach ciśnienia z przetwornikiem ciśnienia HIKMICRO
Przetworniki ciśnienia HIKMICRO serii PS0 to urządzenia nowej generacji, zaprojektowane do pracy w najbardziej wymagających procesach przemysłowych. Sercem urządzenia jest wysoce precyzyjny krzemowy czujnik kompozytowy, który zapewnia minimalny wpływ temperatury na pomiar (±0,04/10K) oraz znikomą podatność na zmiany napięcia zasilania.
Kluczowe Zalety serii PS0:
- Wielofunkcyjność: Ppomiar ciśnienia względnego, bezwzględnego, różnicy ciśnień oraz poziomu cieczy
- Technologia Monokrystaliczna: zastosowanie platynowej klasy czujnika o dokładności ±0,05%
- Wyjątkowa Dynamika Pomiarowa: zakresowość aż do 100:1, która pozwala na szerokie dopasowanie urządzenia do potrzeb procesu
- Ochrona przed Przeciążeniem: podwójna konstrukcja membrany, chroniąca przed jednostronnym nadciśnieniem do 40 MPa
- Inteligentna Diagnostyka: wbudowane systemy monitorowania, symulacji oraz lokalnej konfiguracji poprzez podświetlany wyświetlacz LCD
- Odporność Środowiskowa: obudowa o stopniu ochrony IP66/67 z zaawansowanym systemem ochrony odgromowej
Zastosowania przemysłowe:
Przetworniki PS0 znajdują zastosowanie sektorze energetycznym, metalurgicznym, chemicznym, petrochemicznym, spożywczym, farmaceutycznym oraz w ochronie środowiska.
Wśród zastosowań przetwornika ciśnienia HIKMICRO PS0 znajdują się takie jak:
- gospodarka wodna,
- przemysł chemiczny,
- medycyna,
- nauki przyrodnicze, biotechnologia,
- przemysł papierniczy,
- przemysł spożywczy i napojowy.
Cechy główne:
- Centralny element pomiarowy wykorzystuje wiodącą na świecie technologię monokrystalicznego krzemu o wysokiej precyzji (klasa platynowa ±0,05%)
- Podwójna membrana zabezpieczająca przed przeciążeniem – jednostronne nadciśnienie do 40 MPa
- Błąd ciśnienia statycznego w granicach ±0,05% / 10 MPa – znacznie lepszy wynik niż w przypadku przetworników pojemnościowych w tych samych warunkach
- Wpływ temperatury ograniczony do ±0,04% / 10 K – minimalny efekt temperaturowy
- Zakresowość: 100:1 – szerokie możliwości adaptacyjne
- Dryft długoterminowy: ±0,15% / 10 lat
- Wpływ zasilania: ±0,001% / 10 V (12–36 V DC) – praktycznie pomijalny
Jak działa przetwornik ciśnienia PS0?
Przetwornik ciśnienia serii PS0 marki HIKMICRO przekształca mierzone ciśnienie na sygnał elektryczny dzięki efektowi piezorezystancyjnemu. Urządzenie występuje w trzech głównych wersjach: do pomiaru ciśnienia względnego, bezwzględnego oraz różnicowego.
Modele przetworników ciśnienia

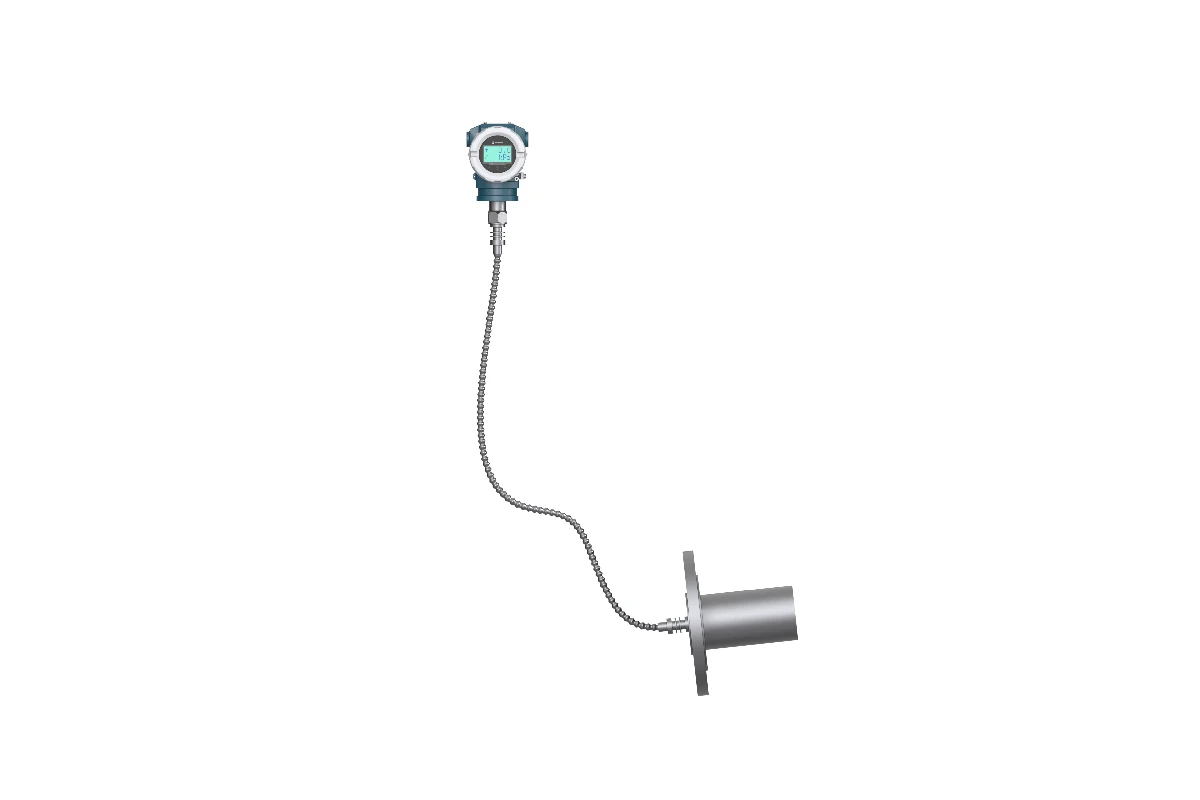

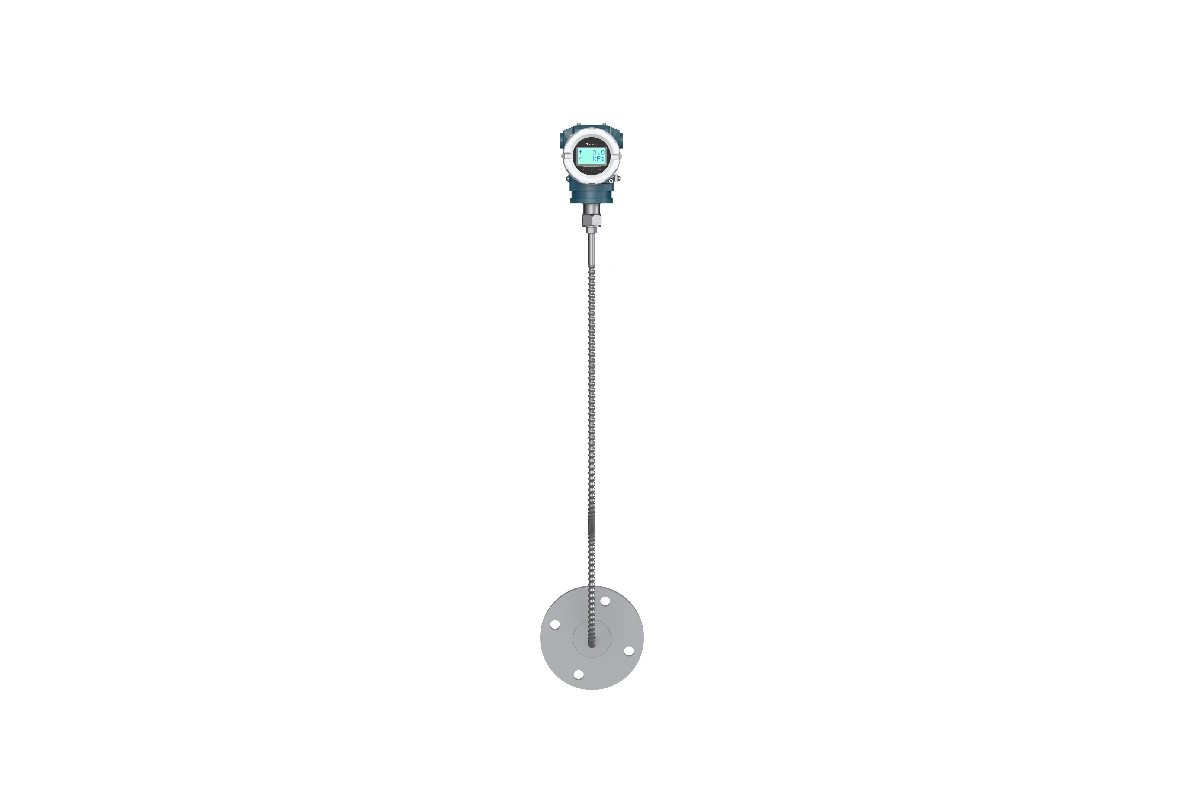

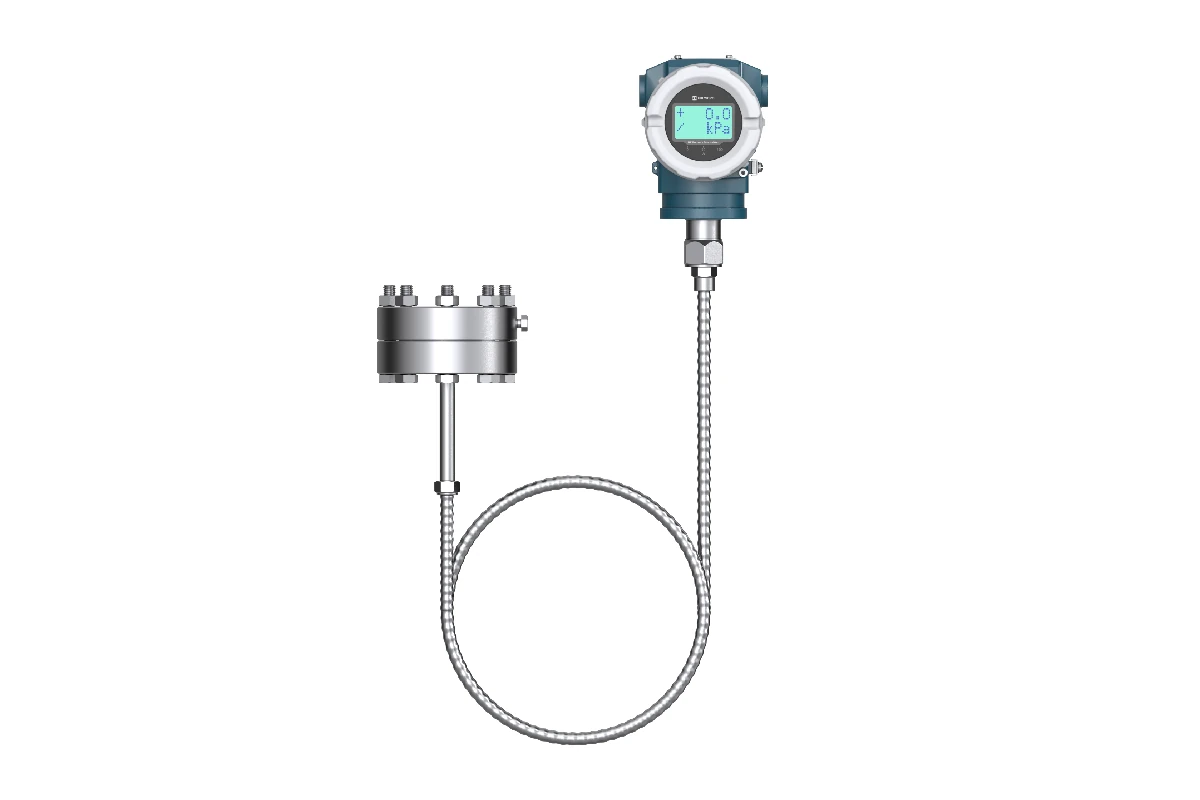

Przetwornik ciśnienia z separatorem membranowym
Przetworniki te są wyposażone w uszczelnienia membranowe (separatory), które zapobiegają bezpośredniemu kontaktowi medium z czujnikiem, co jest kluczowe w przypadku mediów agresywnych, lepkich lub o bardzo wysokiej temperaturze.
Wskazówka montażowa: W przypadku modeli z separatorem możliwe jest zastosowanie wyjścia pionowego lub poziomego z kapilarą o długości od 1 m do 12 m, co pozwala na dodatkowe oddalenie elektroniki przetwornika od gorącego źródła ciepła.
Przetwornik ciśnienia dla wysokiej temperatury (do 350°C)
Standardowe przetworniki (bez separatorów) mają ograniczenie temperatury procesu do 85°C. Aby mierzyć media o wyższej temperaturze, należy zastosować modele z separatorem oraz wybrać odpowiedni płyn wypełniający kapilarę/separator.
Kluczowe parametry dla wysokiej temperatury:
- Wysokotemperaturowy olej silikonowy: pozwala na pracę przetwornika w zakresie temperatur od -10°C do +350°C
- Olej roślinny: opcja dla przemysłu spożywczego/farmaceutycznego, pracująca w zakresie 0°C do +250°C
- Olej silikonowy (standard): od -40°C do 220°C
- Olej fluorowy: od -40°C do 150°C
Najczęściej zadawane pytania (FAQ) – HIKMICRO PS0
1. Co wyróżnia technologię monokrystalicznego krzemu w przetwornikach PS0?
Zastosowanie zaawansowanego czujnika z monokrystalicznego krzemu pozwala na osiągnięcie najwyższej precyzji pomiarowej, określanej jako klasa platynowa (±0,05%). Technologia ta zapewnia również wyjątkową stabilność długoterminową na poziomie ±0,15% URL przez 10 lat, co drastycznie ogranicza koszty związane z częstą rekalibracją urządzeń.
2. Jakie jest dopuszczalne przeciążenie dla tych przetworników?
Przetworniki serii PS0 charakteryzują się bardzo wysoką odpornością na trudne warunki procesowe. Dzięki konstrukcji z podwójną membraną ochronną, urządzenie wytrzymuje jednostronne nadciśnienie (przeciążenie) o wartości nawet do 40 MPa. Minimalizuje to ryzyko uszkodzenia sensora przy nagłych skokach ciśnienia w instalacji.
3. Czy przetworniki PS0 nadają się do pracy z mediami o bardzo wysokiej temperaturze?
Tak. Standardowe modele pracują w temperaturach do 85°C, jednak dzięki zastosowaniu opcjonalnych separatorów membranowych (uszczelnień) i wysokotemperaturowego oleju silikonowego, zakres ten można rozszerzyć do +350°C. Jest to idealne rozwiązanie do pomiaru pary wodnej, gorących olejów czy procesów rafineryjnych.
4. Czy mogę zmienić zakres pomiarowy bez konieczności wymiany urządzenia?
Tak, seria PS0 oferuje bardzo szeroką zakresowość (tzw. turndown ratio) wynoszący aż 100:1. Pozwala to na elastyczne dopasowanie jednego modelu urządzenia do różnych punktów pomiarowych na instalacji, co znacząco redukuje koszty magazynowania części zamiennych.
5. Jakie protokoły komunikacyjne są obsługiwane przez serię PS0?
Urządzenia są w pełni kompatybilne z nowoczesnymi systemami sterowania. Obsługują wyjście analogowe 4-20 mA z nałożonym protokołem cyfrowym HART, a także komunikację cyfrową RS485 Modbus RTU. Umożliwia to nie tylko odczyt ciśnienia, ale także zdalną diagnostykę i konfigurację przetwornika.
