Radarowa sonda poziomu HIKMICRO serii LRG10
Precyzyjny pomiar poziomu z radarową sondą w technologii 80 GHz
Radarowa sonda poziomu serii LRG10 to nowa generacja radarów pracujących w paśmie W – 80 GHz, co pozwala na uzyskanie wyższej rozdzielczości i większej stabilności detekcji w porównaniu do rozwiązań o niższej częstotliwości. Urządzenie jest dedykowane do ciągłego pomiaru poziomu materiałów w zbiornikach zamkniętych, otwartych oraz rurociągach.
Kluczowe Zalety i Funkcje:
- Wysoka dokładność: Wykorzystanie technologii 80 GHZ FMCW i kąta wiązki 3º zapewnia pomiary do 120 m z dokładnością rzędu ±2 mm
- Niezawodność w trudnych warunkach: Miernik charakteryzuje się wysoką stabilnością działania; wbudowany algorytm skutecznie tłumi fałszywe echa i inteligentnie ekranuje zakłócenia. Przystosowany jest do pracy z lotnymi gazami, żrącymi oparami i silnym zapyleniem.
- Szybki czas odpowiedzi: Wynik w mniej niż 1 sekundę, co pozwala na monitorowanie procesów o dynamicznych zmianach poziomu, np. w reaktorach
- Optymalizacja energii: Konstrukcja o niskim napięciu startowym i dużej obciążalności
- Inteligentne, samouczące się algorytmy: Urządzenie automatycznie modyfikuje parametry algorytmu w oparciu o dane gromadzone w czasie rzeczywistym, co podnosi jego zdolność adaptacji
- Łatwa konfiguracja i zdalne zarządzanie: Konfiguracja jest możliwa zarówno z poziomu komputera nadrzędnego, jak i dedykowanej aplikacji z użyciem łączności Bluetooth, co znacząco ułatwia instalację oraz diagnostykę na odległość
- Odporność środowiskowa: Stopień ochrony IP67 oraz możliwość pracy w temperaturach do 250°C (wersja wysokotemperaturowa)
Zastosowanie:
- Ciecze, osady i materiały sypkie
- Zbiorniki z mieszadłami (wymagana instalacja z dala od mieszadła)
- Rzeki, rezerwuary oraz duże magazyny materiałów
- Miejsca o silnym zapyleniu, korozji lub oparach chemicznych
Miejsce instalacji:
-
Instalacja dla cieczy: Zaleca się montaż pionowy względem powierzchni medium
-
Instalacja dla materiałów sypkich: Należy dostosować kąt instalacji, tak aby wiązka była prostopadła do powierzchni stożka usypowego dla uzyskania maksymalnej energii echa
-
Strefa martwa (Blind Area): Pomiar odbywa się od płaszczyzny referencyjnej kołnierza/gwintu
Dostępne wersje urządzenia

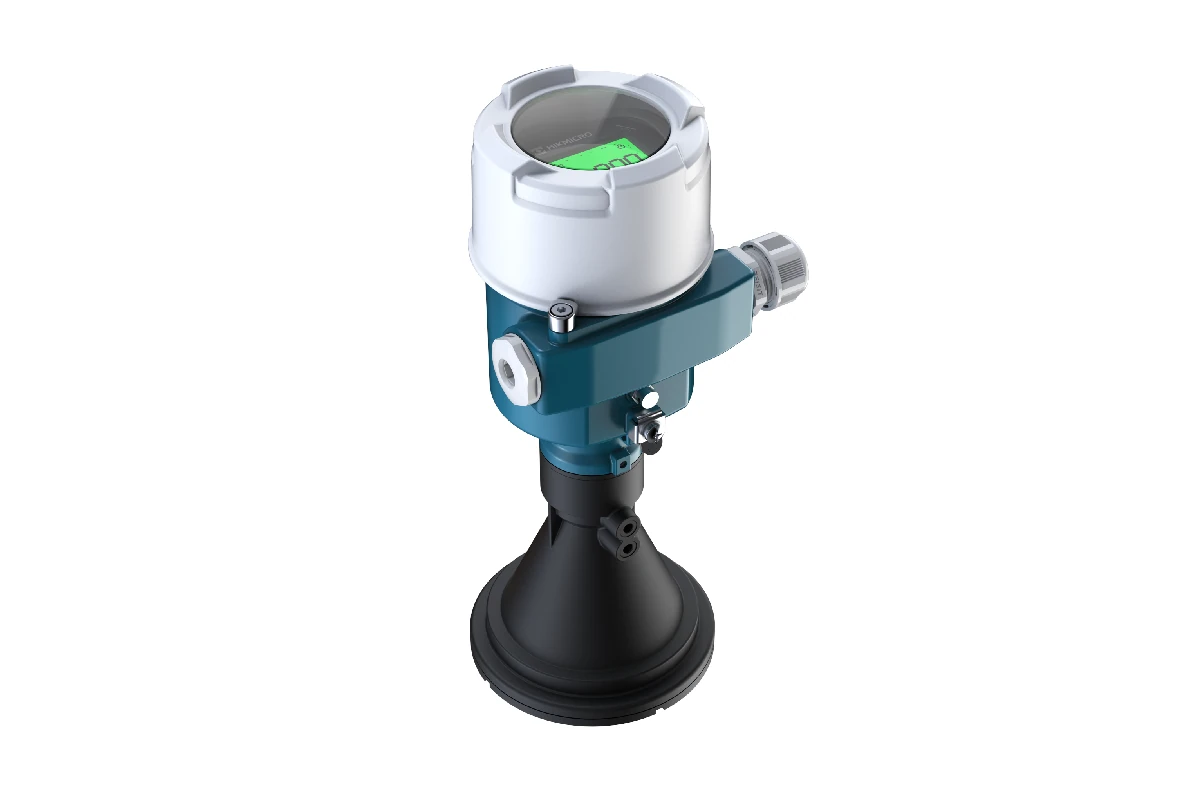

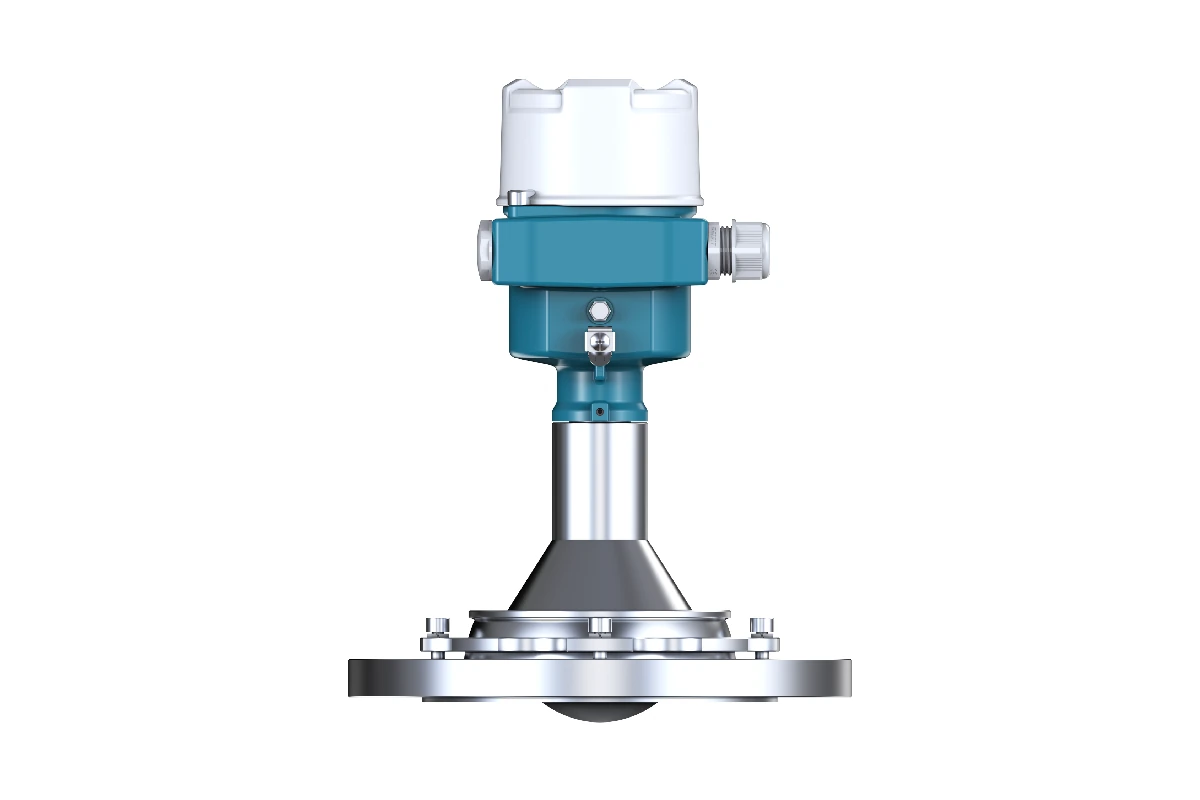

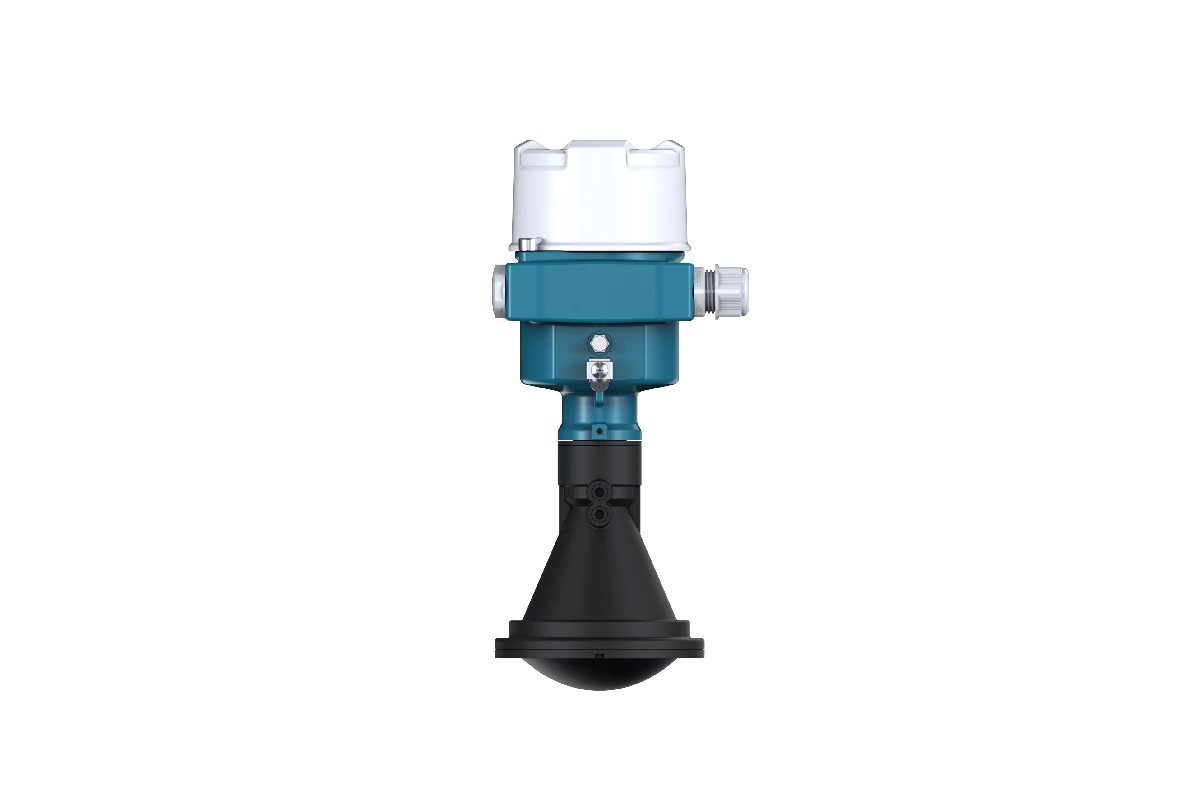

- Antena z soczewką kołnierzową (uchwyt obrotowy) lub tworzywowa antena tubowa

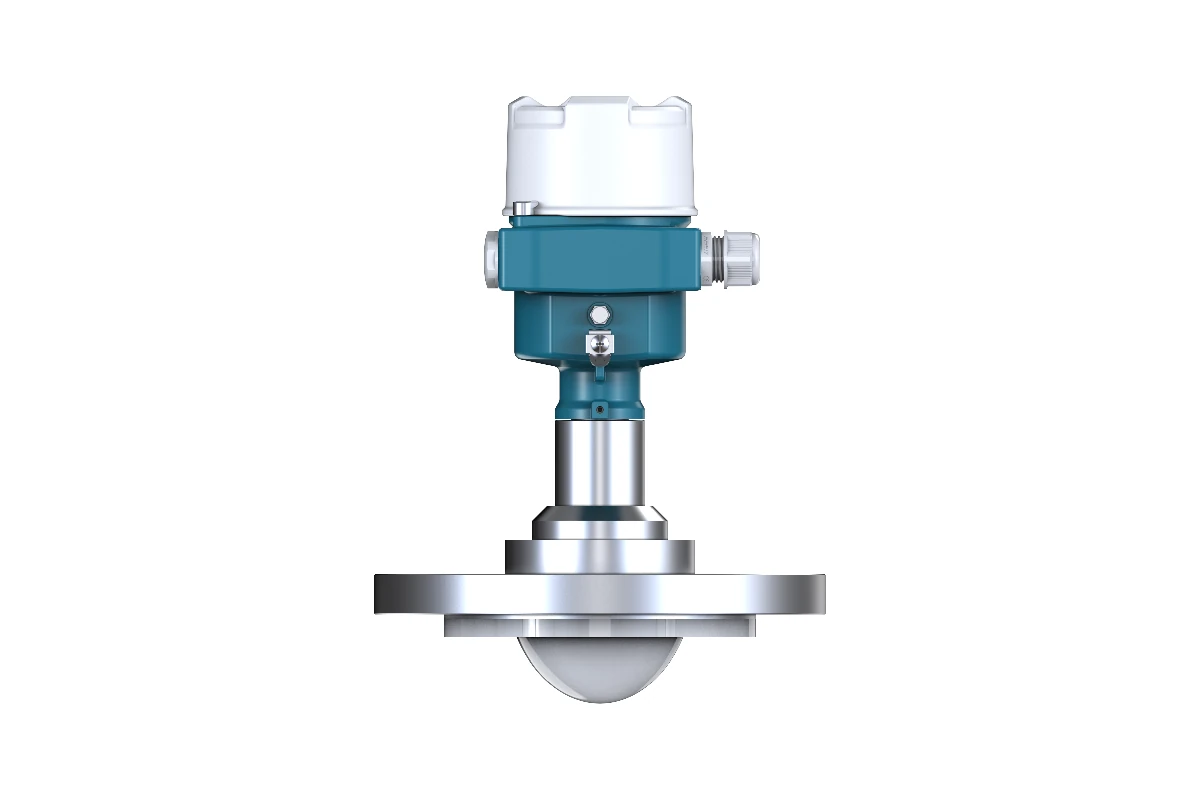

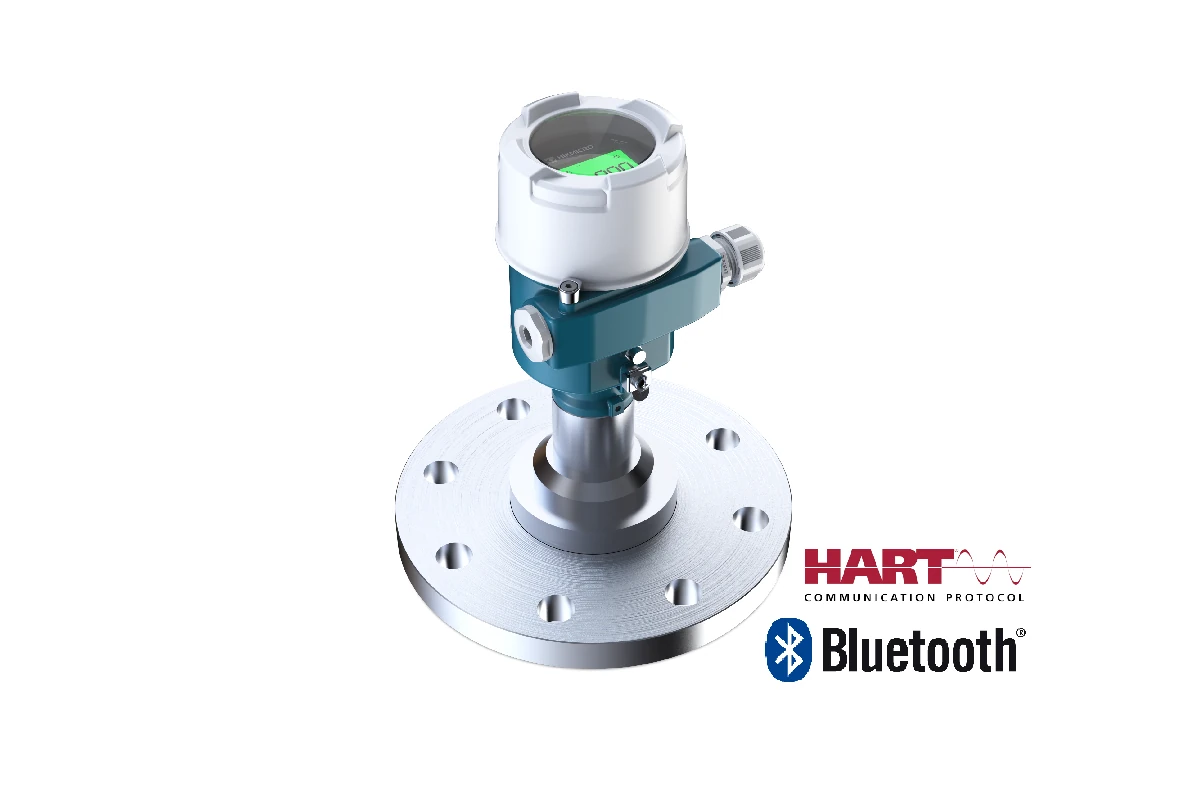

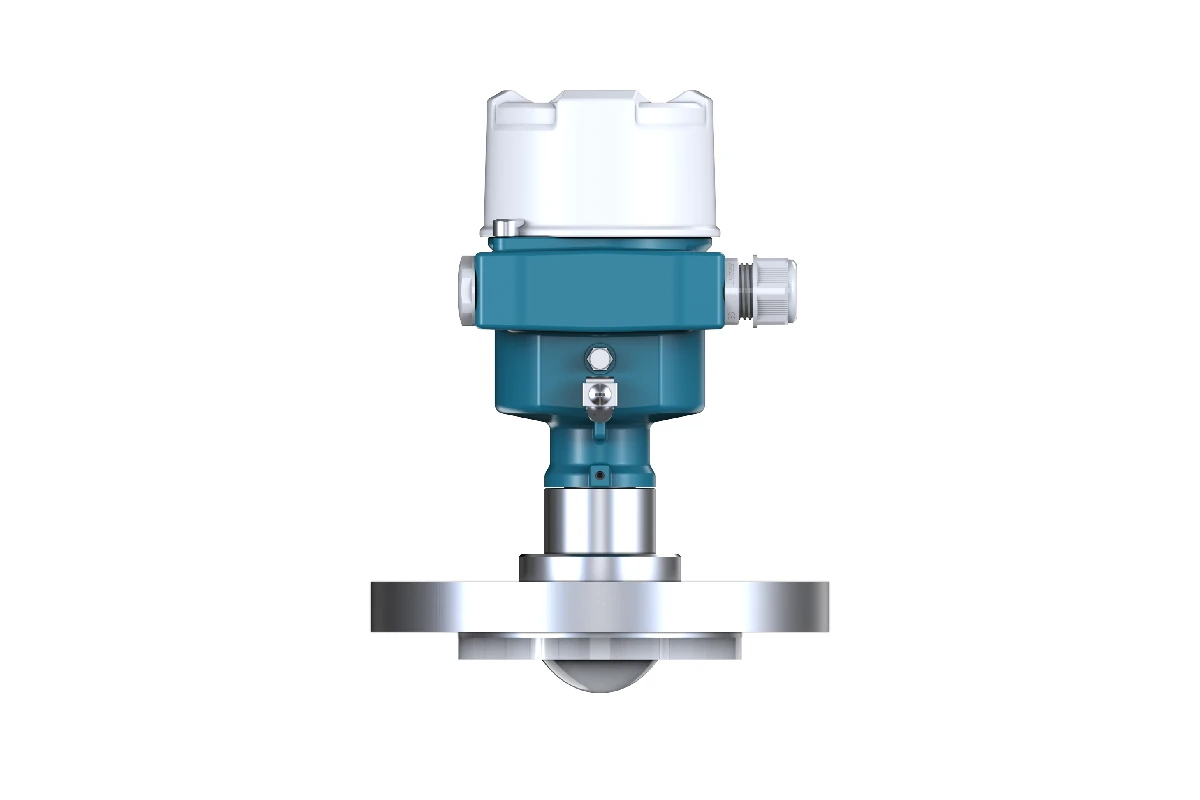

- Antena hermetyzowana z kołnierzem (kąt wiązki 3° lub 6°)

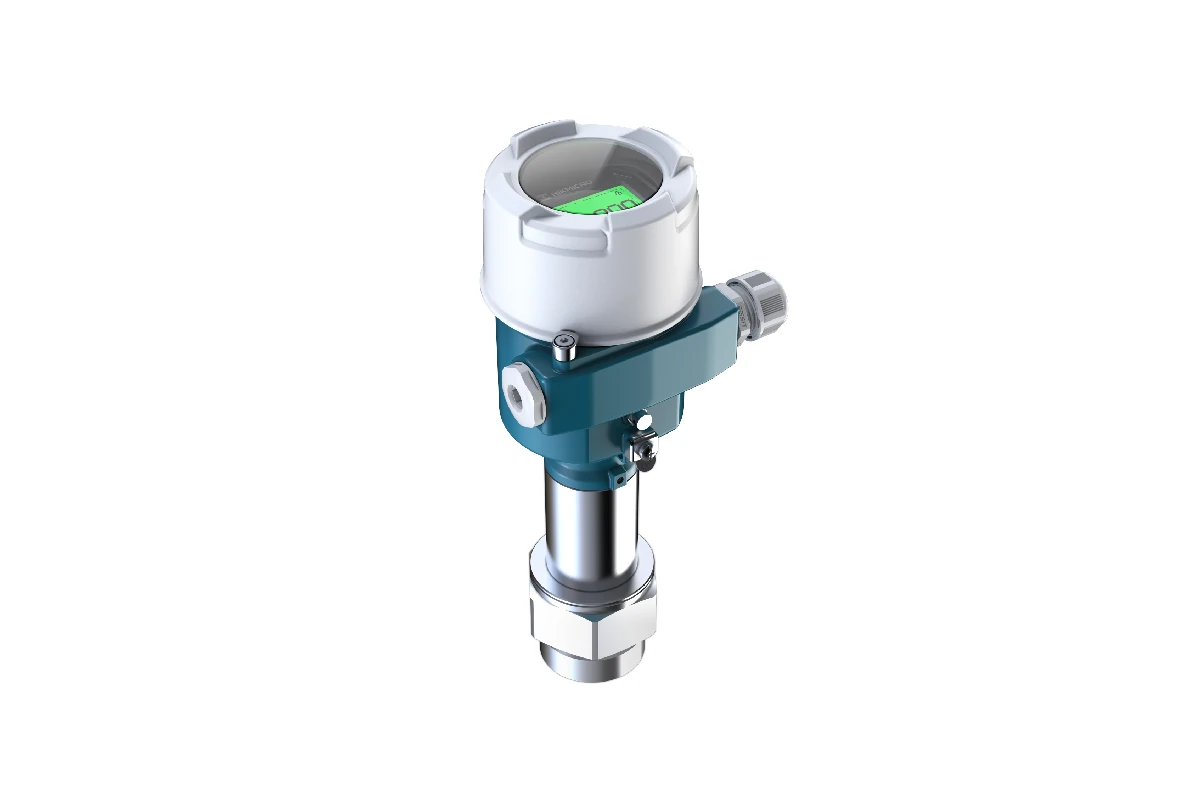

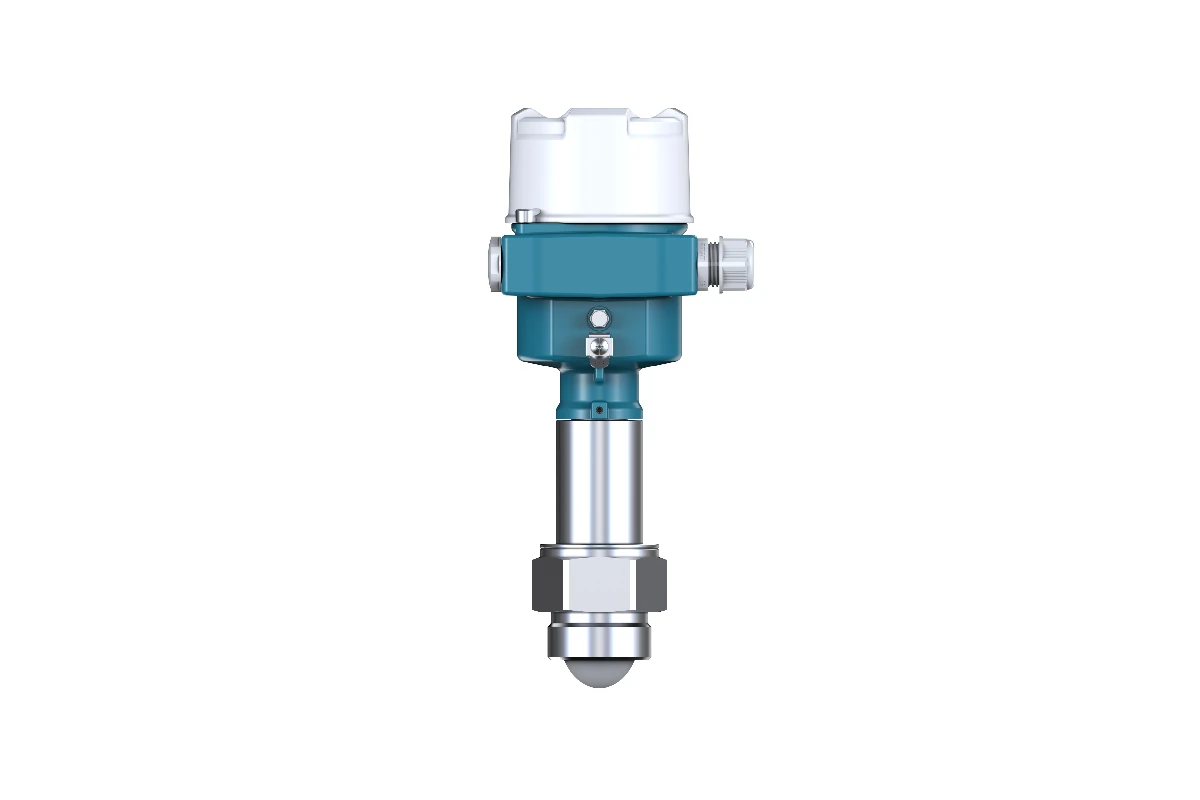

- Antena zintegrowana z przyłączem gwintowanym
Najczęściej zadawane pytania (FAQ) – HIKMICRO LRG10
1. Jak technologia 80 GHz FMCW wpływa na precyzję pomiaru poziomu?
Zastosowanie wysokiej częstotliwości 80 GHz w metodzie fali ciągłej modulowanej częstotliwościowo (FMCW) pozwala na uzyskanie znacznie wyższej rozdzielczości i stabilności detekcji. Dzięki temu radar LRG10 osiąga dokładność pomiarową do ±2 mm, co jest kluczowe w precyzyjnym monitorowaniu procesów w zbiornikach o dynamicznych zmianach poziomu.
2. Czy radar HIKMICRO LRG10 sprawdzi się w warunkach silnego zapylenia?
Tak. Urządzenie zostało zaprojektowane do pracy w środowiskach o dużym stężeniu pyłu, pary wodnej oraz gazów lotnych. Wersja z anteną soczewkową (Lens Antenna) jest dodatkowo wyposażona w uchwyt obrotowy i moduł przedmuchu (Purge), co zapobiega osadzaniu się zanieczyszczeń na czujniku i gwarantuje stabilny sygnał w silosach z materiałami sypkimi
Urządzenie w standardzie posiada stopień ochrony IP67, który potwierdza wytrzymałość sondy w trudnym przemyśle.
3. Jak urządzenie radzi sobie z przeszkodami wewnątrz zbiornika, np. mieszadłami?
Radar wykorzystuje bardzo wąską wiązkę pomiarową o kącie zaledwie 3° (dla anteny 74 mm), co pozwala na ominięcie instalacji wewnętrznych zbiornika. Dodatkowo inteligentny system diagnostyczny wspierany przez algorytm tłumienia fałszywego echa skutecznie izoluje sygnały pochodzące od mieszadeł, drabin czy innych stałych elementów konstrukcyjnych.
4. Czy do konfiguracji radaru wymagany jest specjalistyczny programator?
Nie, konfiguracja jest nowoczesna i bezprzewodowa. HIKMICRO LRG10 wspiera komunikację przez Bluetooth, co umożliwia pełne debugowanie, bindowanie czujników i ustawianie parametrów za pomocą aplikacji mobilnej lub oprogramowania na komputer. System posiada również funkcję samo-uczenia się, która automatycznie optymalizuje parametry pracy na podstawie danych zbieranych w czasie rzeczywistym.
5. Jaki jest maksymalny zasięg pomiarowy serii LRG10?
Seria ta oferuje zasięg pomiarowy do 120 metrów. Pozwala to na skuteczne zastosowanie radaru nie tylko w standardowych zbiornikach procesowych, ale również w bardzo wysokich silosach zbożowych, dużych magazynach materiałów budowlanych oraz przy monitorowaniu poziomu wód w otwartych zbiornikach i rezerwuarach
