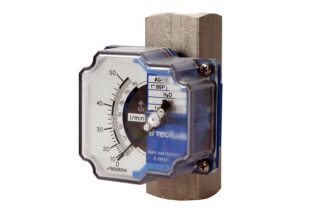

* Zdjęcie ma charakter poglądowy. Wygląd urządzenia może różnić się w zależności od wykonania.
Tarczowy sygnalizator przepływu posiada wytrzymałą, metalową obudowę. Wewnątrz urządzenia znajduje się mechanizm sprężynowy, który działa niezależnie od pozycji montażu.
Modułowa konstrukcja zmniejsza koszty eksploatacji sygnalizatora oraz minimalizuje spadki ciśnienia.
Tarczowy sygnalizator przepływu posiada wytrzymałą, metalową obudowę. Wewnątrz urządzenia znajduje się mechanizm sprężynowy, który działa niezależnie od pozycji montażu. Modułowa konstrukcja zmniejsza koszty eksploatacji sygnalizatora oraz minimalizuje spadki ciśnienia. Solidna obudowa oraz materiały, z których wykonany jest przyrząd, gwarantują odporność na warunki atmosferyczne.
Zastosowania obejmują kontrolowanie przepływu: wody, olejów, glikoli, mediów ropo-podobnych, płynów chłodniczych, cieczy na bazie syntetycznej, rozpuszczalników, płynów korozyjnych, farb, powietrza, oraz innych gazów.
LP – 300 psi / 20 bar maks. MP – 750 psi / 50 bar maks. HP – 3000 psi / 200 bar maks.
Ciśnienie maksymalne
20 … 200 bar
Temperatura cieczy:
– 100 °C … + 330 °C, zależna od materiału uszczelnienia
Materiały korpusu:
Aluminium Brąz Żeliwo Żeliwo pokryte niklem Stal węglowa Stal nierdzewna PTFE PVC
Materiały uszczelek:
S1 – Buna (- 40 °C … + 110 °C) S2 – EPDM (- 40 °C … + 150 °C) S3 – Viton (- 20 °C … + 200 °C) S4 – PTFE (- 100 °C … + 250 °C) S5 – Perlast (- 15 °C … + 330 °C)
Przyłącza:
Międzykołnierzowe (sandwich/wafer) DN80 .. DN300
Sygnały wyjściowe:
Przekaźniki ATEX Przetwornik 4 … 20 mA 0 … 10 V Licznik przepływu ATEX
Przetworniki:
i-Mon i-Mon ATEX
Zastosowanie:
Kontrolowanie przepływu wody, olejów, glikoli, mediów ropo-podobnych, płynów chłodniczych, cieczy na bazie syntetycznej, rozpuszczalników, płynów korozyjnych, farb, powietrza i innych gazów
