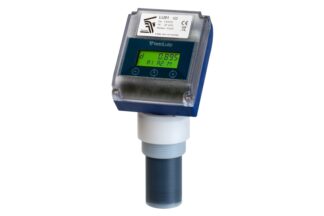

ULTRADŹWIĘKOWY MIERNIK POZIOMU CIECZY I CIAŁ STAŁYCH TYPU LU90
Ultradźwiękowy czujnik poziomu cieczy i materiałów sypkich, ciał stałych typu LU90 firmy Tecfluid posiada zwarta konstrukcję wykonaną z poliwęglanu. Charakteryzuje się bardzo dobrą odpornością na środowiska korozyjne. Obsługa urządzenia jest ułatwiona poprzez klawiaturę, umieszczoną poniżej wyświetlacza. Miernik cieczy jest wyposażony w automatyczną kompensację temperatury. Jest urządzeniem ekonomicznym, o niskim poborze mocy.
Seria ultradźwiękowych czujników poziomu cieczy i ciał stałych LU90 jest kompatybilna z protokołem HART. Przyrządy posiadają wejście analogiczne oraz alarmy min i maks. Mogą pracować w wielu typach zbiorników: kanał otwarty, zbiornik otwarty, zbiornik ciśnieniowy, zbiornik ze stożkowym dnem, agitator. Przy odpowiedniej instalacji działają prawidłowo również niedaleko wlotów produktu oraz w zbiornikach ze strukturami/elementami wewnętrznymi.
Zasada działania ultradźwiękowej sondy poziomu cieczy i gazów:
Przetwornik wysyła krótkie sygnały ultradźwiękowe w kierunku powierzchni produktu. Sygnały odbite od powierzchni są odbierane przez ten sam przetwornik.
Ultradźwiękowy miernik poziomu LU90 zasada działania
Fale ultradźwiękowe poruszają się z prędkością dźwięku. Czas upływający od momentu emisji sygnału, do momentu odbicia na powierzchni produktu (T1), plus czas potrzebny na odebranie sygnału przez przetwornik (T2) określa odległość pomiędzy miernikiem a produktem.
Odległość jest obliczana przez mikroprocesor, wyposażony w inteligentne oprogramowanie, które wybiera właściwy sygnał odbity spośród wszystkich sygnałów, wytwarzanych przez wewnętrzne elementy zbiornika.
Wbudowany w przetwornik czujnik temperatury dostarcza pomiar rzeczywistej temperatury roboczej do mikroprocesora, który przeprowadza korektę wyniku odległości.
Zmiana produktu nie wpływa na prawidłowe działanie urządzenia. Dzięki temu, nie jest konieczne ponowne dostosowywanie urządzenia dla każdego nowego produktu. Bezinwazyjna, ultradźwiękowa sonda poziomu umożliwia prostą instalację oraz konserwację.
Zastosowania LU90:
- kontrola poziomu w zbiornikach chemicznych i petrochemicznych,
- kontrola poziomu produktów sypkich w silosach,
- kontrola poziomu produktów spożywczych,
- kontrola roli papieru, tektury, tworzywa sztucznego i stali,
- kontrola poziomu w zbiornikach pośrednich podczas rozruchu pompy lub otwieraniu i zamykaniu zaworu.
