Jak działa przepływomierz elektromagnetyczny? Poznaj zasadę działania przepływomierzy elektromagnetycznych na przykładzie serii FLOMID (in-line) i FLOMAT (zanurzeniowych) firmy Tecfluid.
Przepływomierze elektromagnetyczne są szeroko znane w szczególności w branży wodno-kanalizacyjnej, przeznaczone do pomiarów wody i ścieków. Przeczytaj i dowiedz się jakie są możliwości ich instalacji.
Jak działa przepływomierz elektromagnetyczny? Zasada działania
Seria FLOMID, reprezentująca przepływomierze elektromagnetyczne typu in-line oraz seria FLOMAT, reprezentująca typ zanurzeniowy, działają w oparciu o prawo indukcji elektromagnetycznej Faradaya.
Zasada działania przepływomierzy elektromagnetycznych in-line
Ciecz przewodząca, przepływając przez pole magnetyczne o kierunku prostopadłym do przepływu, indukuje napięcie V, proporcjonalne do prędkości cieczy.
Dwie elektrody, będące w kontakcie z cieczą i zamontowane prostopadle do kierunku pola magnetycznego, mierzą napięcie V, proporcjonalne do średniej prędkości cieczy vm.
Następnie, napięcie V jest przekazywane do przetwornika MBC1, który przetwarza je na wartość natężenia przepływu.
V = B * vm * D
V = Napięcie między elektrodami
B = Indukcja magnetyczna
vm = Średnia prędkość cieczy
D = Średnica rurociągu
Zasada działania przepływomierzy elektromagnetycznych in-line
Zasada działania przepływomierzy elektromagnetycznych zanurzeniowych
Ciecz przewodząca, przepływając przez pole magnetyczne o kierunku prostopadłym do przepływu, indukuje napięcie V, proporcjonalne do prędkości cieczy.
Dwie elektrody, będące w kontakcie z cieczą i zamontowane prostopadle do kierunku pola magnetycznego, mierzą napięcie V.
V = B * v * d
V = Napięcie między elektrodami
B = Indukcja magnetyczna
v = Prędkość cieczy
d = Odległość między elektrodami
Zasada działania przepływomierzy elektromagnetycznych zanurzeniowych
Przepływomierz elektromagnetyczny in-line serii FLOMID
Najważniejszym warunkiem podczas instalacji urządzenia jest przepływ pełnym przekrojem rurociągu oraz stały kontakt elektrod z cieczą. W tym celu, czujnik oraz elektrody powinny być zamontowane w linii poziomej oraz w miejscu instalacji, w którym ciecz nie zawiera pęcherzyków powietrza.

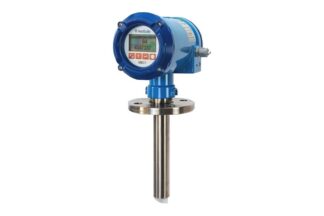

Przepływomierz elektromagnetyczny zanurzeniowy serii FLOMAT
W przypadku przepływomierzy elektromagnetycznych serii FLOMAT musi zostać spełnionych kilka warunków:
- Nie należy instalować czujnika w górnych lub dolnych obszarach rurociągu, w celu uniknięcia pęcherzyków powietrza oraz osadów cząsteczek stałych.
- Przepływ pełnym przekrojem rurociągu
- Wymagane odcinki proste rurociągu zależą od profilu przepływu, na który mogą wpływać elementy zakłócające znajdujące się przed i za czujnikiem, jak pokazano w poniższej tabeli:
- Oczyszczanie i dystrybucja wody pitnej lub ścieków,
- Pobór wody ze studni,
- Detekcja i redukcja możliwych przecieków,
- „Odwadnianie” i kontrola wód naturalnych we wszelkich pracach inżynieryjnych,
- Przemysł farmaceutyczny,
- Przemysł produkcji żywności i napoi,
- Przemysł petrochemiczny,
- Przemysł papierniczy,
- Przemysł motoryzacyjny,
- oraz wiele innych.
