LU9X2 to najnowsza, ultradźwiękowa sonda poziomu przeznaczona dla cieczy i materiałów sypkich, z przetwarzaniem sygnału cyfrowego i opcjonalnym wyświetlaczem, produkcji firmy Tecfluid. Sprawdź jej możliwości!
LU9X2 – nowoczesna ultradźwiękowa sonda poziomu
Najnowsza, ultradźwiękowa sonda poziomu z nowoczesnym wzornictwem, modułowym wyświetlaczem i nową technologią, umożliwiająca bardziej stabilne odczyty, nawet przy zakłóceniach wywołanych przez medium, jest już dostępna!
LU9X2 jest sondą wykonującą bezkontaktowy pomiar poziomu medium. Urządzenie posiada nowoczesną budowę i uzupełnia serię LU ultradźwiękowych sond poziomu firmy Tecfluid.
Jak działa ultradźwiękowa sonda poziomu?
Przetwornik wysyła krótkie sygnały ultradźwiękowe w kierunku powierzchni mierzonego medium. Sygnały odbite od powierzchni są odbierane przez ten sam przetwornik.
Fale ultradźwiękowe poruszają się z prędkością dźwięku. Mnożąc prędkość sygnału przez połowę sumy czasu upływającego od momentu emisji sygnału przez przetwornik do momentu odbicia sygnału od powierzchni produktu (t1) i czasu od odbicia do momentu odebrania sygnału przez przetwornik (t2), otrzymujemy odległość pomiędzy sondą a produktem.
Zasada działania ultradźwiękowej sondy poziomu LU9X2
Odległość jest obliczana przez mikroprocesor z inteligentnym oprogramowaniem, które rozpoznaje właściwy sygnał spośród wszystkich sygnałów, pochodzących ze zbiornika.
Wbudowany w przetwornik czujnik temperatury dostarcza do mikroprocesora informację o rzeczywistej temperaturze i przeprowadza korektę wyniku odległości.
Zmiana produktu nie wpływa na prawidłowe działanie urządzenia. Dzięki temu nie jest konieczne ponowne dostosowywanie urządzenia dla każdego nowego produktu. Bezinwazyjna, ultradźwiękowa sonda poziomu umożliwia prostą instalację oraz konserwację.
Cechy główne

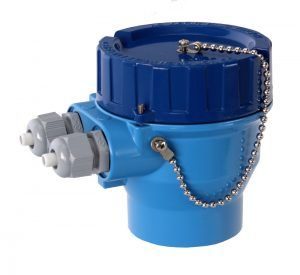

- Obudowa IP66/67 wykonana z aluminium, z pokrywą z aluminium, bez wyświetlacza.
- Wysoka odporność mechaniczna.

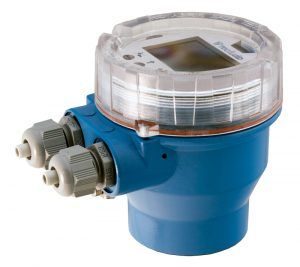

- Obudowa IP66/67 wykonana z aluminium, z pokrywą z poliwęglanu odporną na UV, z wyświetlaczem.
- Wysoka odporność mechaniczna.

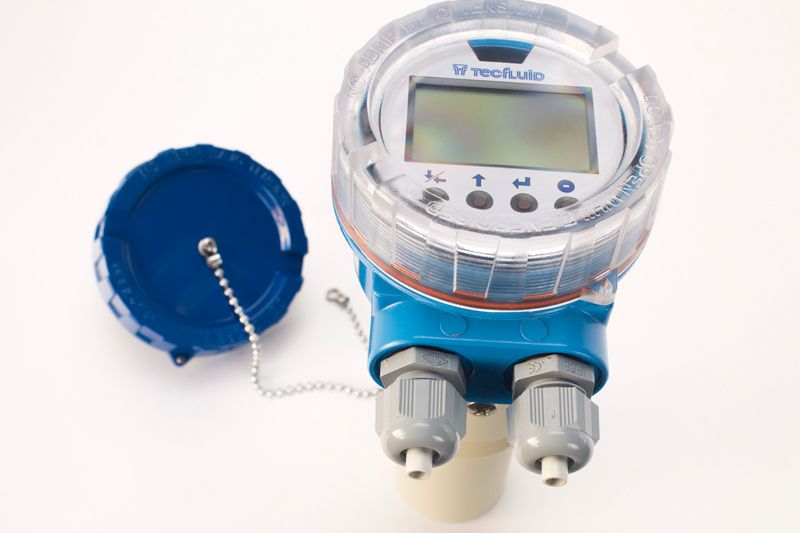

- Wyświetlacz graficzny LCD z matrycą 128 x 64 i klawiaturą, z możliwością instalacji nawet po zakupie obudowy w wersji bez wyświetlacza.
- Dostarczany skalibrowany i zaprogramowany fabrycznie dla wskazań odległości rzeczywistej.
- Dostępna klawiatura dla wprowadzania zmian konfiguracji parametrów.
Sonda LU9X2 jest dostępna z przyłączami:
- gwintowymi G2” (BSP i NPT) – model LU912;
- gwintowymi G2½” (BSP i NPT) – model LU932.
LUX92 jest wyposażony w dwa typy wyjść programowalne przez użytkownika:
- Programowalne wyjście analogowe 4 – 20 mA w układzie 2 przewodowym.
- 2 konfigurowalne optoizolowane wyjścia cyfrowe, przeznaczone dla wyjść alarmowych.
Wyjścia sondy LU9X2
Aby zapewnić stabilniejszy odczyt, w przetworniku LUX92 zostało poprawione przetwarzanie sygnału przy zakłóceniach pomiędzy czujnikiem a produktem.
Dodatkowo istnieje możliwość zdalnych odczytów za pomocą przetwornika MT03L

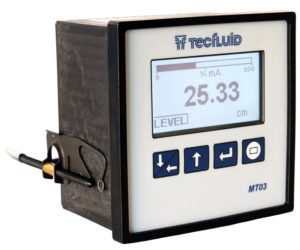

Przetwornik MT03 dla urządzeń pomiaru poziomu
Programowanie LUX92
Wszystkie parametry urządzenia są programowalne za pomocą złącza USB z oprogramowaniem Winsmeter Tecfluid S. A., dostępnego do pobrania tutaj oraz na stronie producenta www.tecfluid.com.
Instalacja urządzenia jest bardzo prosta: należy rozpakować dwa pliki umieszczone w „Winsmeter LU.zip”, następnie uruchomić plik „Setup.exe” oraz postępować zgodnie ze wyświetlanymi krokami.
Aby podłączyć sondę poziomu do komputera wymagany jest kabel USB typu A – mini B, dostępny w każdym sklepie z elektroniką.
Aktualizacje oprogramowania można pobrać na stronie Tecfluid. Aktualizacje zawierają ulepszenia oprogramowania lub poprawki błędów, zapewniając pracę urządzeń w najlepszych warunkach.

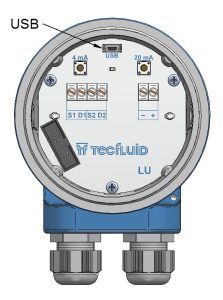

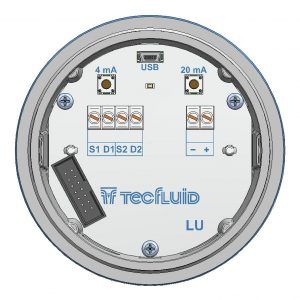

Gniazdo MINI USB typu B
Wtyczki wymaganego kabla USB
Dedykowane oprogramowanie Winsmeter LU pozwala na wygodne i intuicyjne zaprogramowanie i dostosowanie urządzenia do swoich potrzeb, w tym zmianę jednostek pomiarowych. Po zmianie jednostki, wartości zaprogramowanych parametrów w jednostkach odległości lub poziomu zostaną zaktualizowane.
Oprogramowanie posiada również funkcję Rejestratora danych (ang. Datalogger) dla zapisu i przetwarzania danych. Funkcja umożliwia rejestrowanie różnych parametrów w trakcie trwania całego procesu. Czas pomiędzy próbkami, czas startu i czas zakończenia rejestracji danych może zostać skonfigurowany. Dane pomiarowe można podglądnąć bezpośrednio w oprogramowaniu, w formie arkusza, lub zapisać w formacie CSV na komputerze.
Dane techniczne
Zakres pomiarowy:
- Model LU912:
- ciecze: 0,3 m … 5 m
- mat. sypkie: 0,3 m … 2,5 m
- Model LU932:
- ciecze: 0,5 m … 10 m
- mat. sypkie: 0,5 m … 5 m
Dokładność:
- Niepewność: < 0,25% zakresu
- Powtarzalność: < 0,25% zakresu
Stopień ochrony:
- IP66/IP67
Zasilanie:
- 12 … 36 VDC
- Pobór energii: ≤ 22 mA
Wyjście analogowe:
- 4 – 20 mA lub 20 – 4 mA. Sygnały błędów pomiarowych: 3,6 mA i 22 mA
- Układ 2-przewodowy
Wyjścia cyfrowe alarmowe:
- 2, tranzystor MOSFET z kanałem typu N, bezpotencjałowy
- Programowalne jako alarm niskiego/wysokiego poziomu lub strefy martwej/braku sygnału odbitego
Aplikacje
Sonda ultradźwiękowa jest przeznaczona w szczególności dla:
- Kontroli poziomu w zbiornikach magazynowych produktów chemicznych i petrochemicznych, wody uzdatnionej, ścieków, wody deszczowej, produktów spożywczych.
- Kontroli poziomu w silosach magazynowych proszków, granulatów.
- Zdalnego wskazania poziomu w zbiornikach oleju napędowego.
- Pomiaru przepływu w otwartych kanałach.
- Kontroli rolek papieru, kartonu, stali i plastiku.
- Kontroli poziomu w zbiornikach pośrednich dla procesów takich jak uruchamianie / zatrzymywanie pomp, otwieranie-zamykanie zaworu.
- Monitorowania poziomu w basenach.
Ultradźwiękowa sonda poziomu została opracowana zgodnie z wymaganiami klientów. Współpraca ta pozwala dostosowywać się do ich potrzeb oraz ulepszać naszą ofertę produktów z roku na rok.
Chcesz dowiedzieć się więcej o tej sondzie? Napisz do nas.
