W przepływomierzach, w których pomiar realizowany jest za pomocą sprzężenia magnetycznego, istnieją zarówno małe, jak i duże elementy, którym rzadko przypisuje się należne im znaczenie. Gdybyśmy zaczęli brać je pod uwagę, moglibyśmy uniknąć wielu problemów.

Jak poprawić działanie urządzeń ze wskazaniem za pomocą sprzężenia magnetycznego?

Dzisiaj omówimy jeden z najbardziej powszechnych przypadków, z którym spotykają się nasi eksperci. Często zdarza nam się w pominąć pewne elementy podczas montażu urządzenia w pośpiechu. Naszym zdaniem nie odgrywają one żadnej istotnej roli w działaniu instrumentu. Jednakże, po jakimś czasie, okazuje się, że urządzenie zaczyna mieć problem z odczytami.

Oto przypadek dotyczący dławików kablowych

Pewnie zadasz sobie pytanie: to dławiki kablowe są wciąż stosowane? Odpowiedź brzmi: tak! Z Twojej perspektywy, sytuacja ta prawdopodobnie wygląda następująco:

Właśnie, kiedy twój przepływomierz lub miernik poziomu był Ci najbardziej potrzebny, ten przestaje działać prawidłowo;
wskazówka zdaje się błądzić, a odczyty są nieprawidłowe. Dlaczego teraz, skoro niczego nie zmieniałeś w warunkach aplikacji?

Zwykle pierwsza myśl to: coś musi blokować pływak, lub problem stanowi inny element, związany z wewnętrznym funkcjonowaniem urządzenia. Możesz mieć rację, jednak istnieje jeszcze inna przyczyna problemu, której z łatwością można było uniknąć.

Gdzie popełniłem błąd?

Dostarczone przez nas urządzenie Tecfluid posiada dwie zatyczki, umiejscowione po jednej stronie obudowy wskaźnika. W przypadku, gdy zdecydujesz się podłączyć do urządzenia przekaźniki lub przetwornik, w ich miejsce zostaną zainstalowane dławiki kablowe.

Jest to jedna z zalet urządzeń z modułową obudową wskaźnika: przekaźniki, przetworniki oraz liczniki mogą zostać dodane nawet po zakupie.

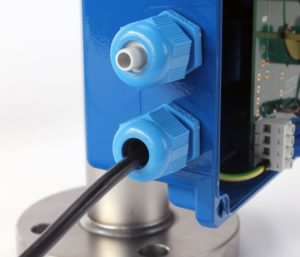

Jeżeli usuniemy jedną z zatyczek, odsłaniając otwór, lub niepoprawnie zainstalujemy w jej miejsce dławiki kablowe, narazimy urządzenie na działanie warunków atmosferycznych. Łożyska, odpowiedzialne za ruch wskazówki pomiarowej naszego przepływomierza lub miernika poziomu, zostaną wystawione na działanie np. wilgoci i zanieczyszczeń. Może to doprowadzić do uszkodzenia łożysk oraz błędów pomiarowych.

Jak mogę to naprawić?

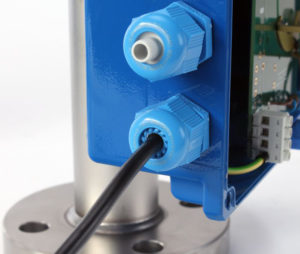

Jeżeli zdecydujesz się na modernizację zainstalowanego urządzenia Tecfluid, oraz złożysz zamówienie na przetwornik lub przekaźnik, wraz z zamówieniem zostaną Ci dostarczone dwa dławiki kablowe. Dławiki są przeznaczone do utworzenia prawidłowego połączenia z przepływomierzem lub miernikiem poziomu oraz zachowania wodoszczelności obudowy po wymianie zatyczek.

Aby uniknąć opisanych powyżej problemów, należy również zwrócić uwagę na to, czy średnica kabla nie jest zbyt mała. Odpowiednia średnica kabla sprawia, że dławik dopasowuje się do niego. Dzięki temu zostaje zachowana szczelność obudowy.

Na pewno podczas lektury tego artykułu uświadomiłeś sobie, jak ważne dla prawidłowego działania Twojego przepływomierza lub miernika poziomu ze wskazówką pomiarową są dławiki kablowe. Dzięki temu na zawsze unikniesz opisanych powyżej problemów!
