Poziomowskazy magnetyczne są jednymi z najbardziej powszechnych urządzeń dla pomiaru poziomu cieczy w zbiornikach. Dzisiaj omówimy budowę oraz zasadę działania poziomowskazów magnetycznych serii LT firmy Tecfluid (Hiszpania).
Co to są magnetyczne poziomowskazy i poziomowskazy by-pass?
Magnetyczne poziomowskazy cieczy nazywane również poziomowskazami by-pass, to jedna z najczęściej stosowanych technologii pomiaru poziomu cieczy w branży. Cechuje je wysoka odporność chemiczna oraz odporność na ekstremalne temperatury i ciśnienia. Posiadają prostą konstrukcję, która zapobiega ryzyku wycieku.
Magnetyczne sygnalizatory poziomu cieczy można wyposażyć w wiele różnych czujników położenia pływaka, w celu alarmowania o stanach minimum i maksimum. Dostępne są również przetworniki generujące sygnał elektryczny 4 – 20 mA, proporcjonalny do poziomu cieczy, dla wizualizacji lub sterowania procesem.
Nie nadają się tylko dla bardzo zanieczyszczonych oraz bardzo lepkich cieczy. Z tych oraz wymienionych poniżej powodów, są jednymi z najpowszechniejszych urządzeń sygnalizacji poziomu w przemyśle.
Zasada działania magnetycznych poziomowskazów cieczy
Jak działa magnetyczny poziomowskaz cieczy? Wewnątrz pionowej rury pomiarowej umieszczony jest pływak z wbudowanym magnesem, wykonany z materiału dostosowanego do gęstości mierzonej cieczy. Pływak zmienia położenie wraz z podnoszeniem i opadaniem poziomu cieczy w zbiorniku.
Poziomowskaz może pokazywać poziom cieczy na dwa sposoby:

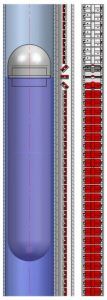

Modele LTL z paskami magnetycznymi:
Gdy pływak się przemieszcza, umieszczony wewnątrz magnes oddziałuje na paski magnetyczne, umieszczone na równoległej do rury pomiarowej szynie, i obraca je, zmieniając kolor na czerwony lub biały.
Modele LTL mogą mieć opcjonalnie skalę w cm. W wersji AISI 316L maksymalna temperatura cieczy pomiarowej to 200ºC.

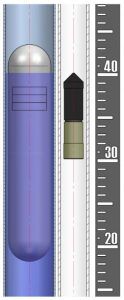

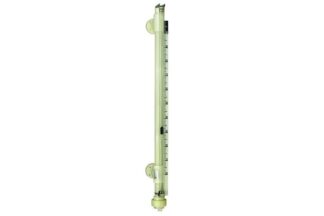

Modele LT z zewnętrznym pływakiem:
Wraz z poruszaniem się pływaka „wewnętrznego”, porusza się pływak zewnętrzny, umieszczony w rurze ze szkła borokrzemowego, wskazując poziom cieczy na skali.
W wersji AISI 316L maksymalna temperatura cieczy pomiarowej to 400ºC.
Jak odczytać poziom cieczy z poziomowskazu magnetycznego?
W przypadku poziomowskazów ze szklaną rurą (modele LT), wartość poziomu cieczy jest wskazana na skali za pomocą górnej krawędzi pływaka zewnętrznego.
W przypadku poziomowskazów z paskami magnetycznymi (modele LTL), wartość poziomu jest wskazana przez granicę pasków czerwonych i białych. Opcjonalnie, modele LTL mogą być wyposażone w skalę jednostkową.

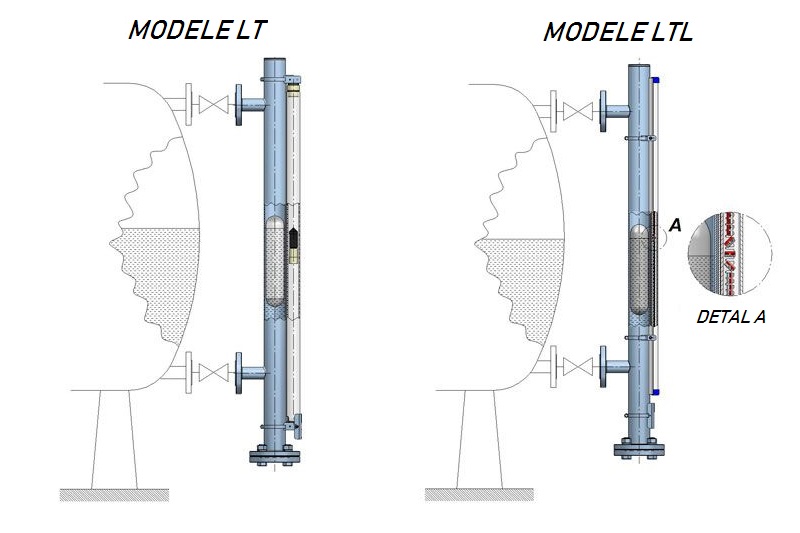

Montaż magnetycznych poziomowskazów
Materiały wykonania i przyłącza
- AISI 316L,
- AISI 316 z pokryciem zewnętrznym PTFE,
- PVC,
- PVC-C,
- PP,
- PVDF,
- PTFE.
Oraz dostępna z różnymi typami przyłączy procesowych:
- kołnierzowe EN 1092-1 lub ANSI (inne standardy dostępne na życzenie),
- gwintowe BSP lub NPT,
- Inne dostępne na życzenie.
Dodatkowo, mogą być dostarczone w wykonaniu specjalnym, dostosowanym do aplikacji / instalacji:
- w osobnych sekcjach dla wskazań poziomu do 15 m,
- z komorą chłodząco-grzejącą,
- z/bez zaworu spustowego oraz z/bez zaworu odpowietrzającego,
- z wyłącznikami krańcowymi (sygnalizatorami poziomu),
- z przetwornikiem poziomu, itd.

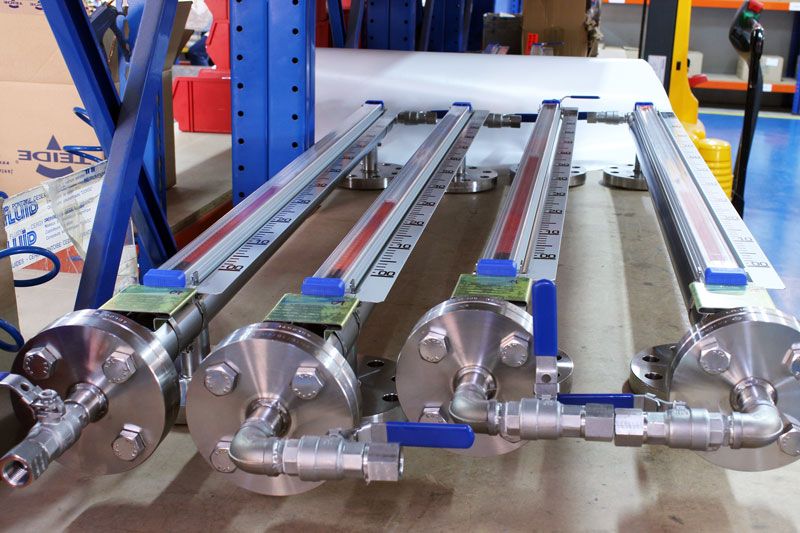

Poziomowskaz LTL106 z przyłączem NPT z kątowym zaworem spustowym i zaworami odpowietrzającymi

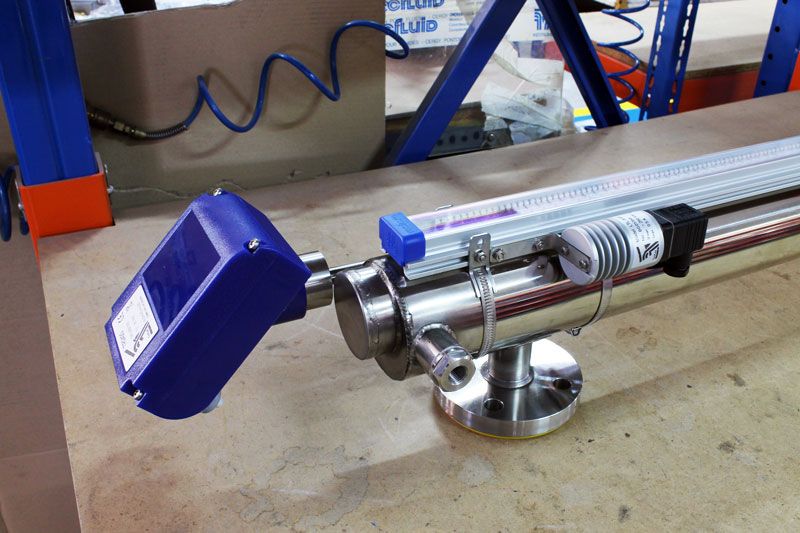

Poziomowskaz LTL 106 z komorą chłodząco-grzejącą oraz sygnalizatorem poziomu LTL-AAR z separatorem termicznym dla wysokiej temperatury

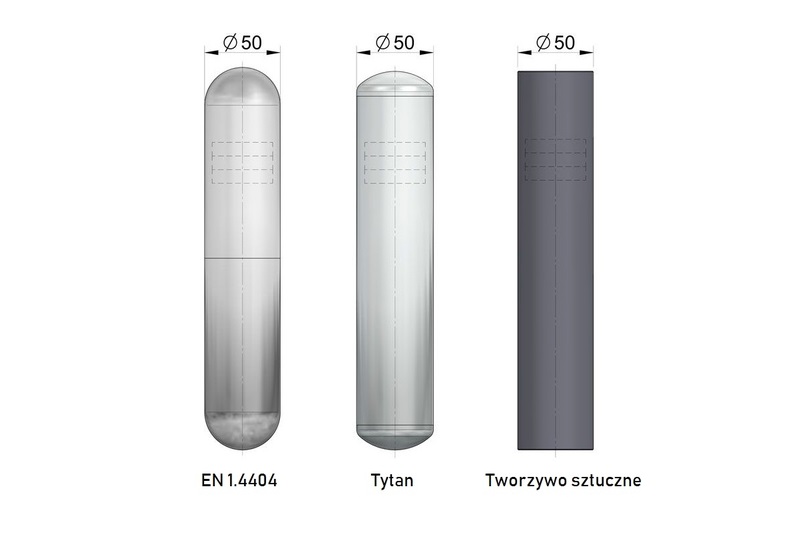

Typy pływaków
Poziomowskazy magnetyczne firmy Tecfluid mogą być wyposażone w pływaki wykonane z tytanu, stali nierdzewnej EN 1.4404 i różnych tworzyw sztucznych, takich jak PVC, PP, PVDF i PTFE.

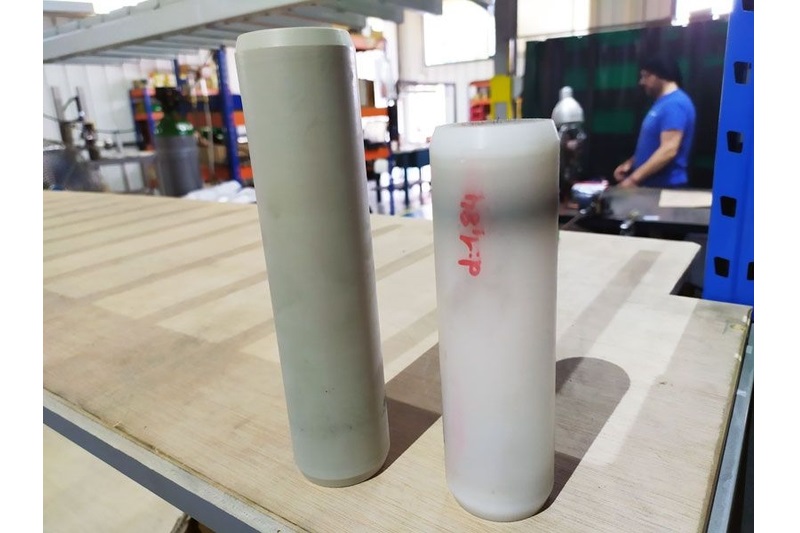

Pływaki z tworzywa sztucznego
Zalety i wady poziomowskazów magnetycznych
Zalety poziomowskazów magnetycznych:
- Wodoodporna konstrukcja bez ryzyka wycieków.
- Możliwość instalacji przełączników wzdłuż zakresu wskazań.
- Nie wymaga kalibracji.
- Wiarygodne odczyty.
- Niewymagane zasilanie.
Wady poziomowskazów magnetycznych:
- Nie mogą być stosowane dla pomiaru bardzo brudnych lub bardzo lepkich cieczy.
- Jako, że części ruchome mogą ulec zużyciu, konieczna jest regularna konserwacja.
Wyłączniki i przetworniki dla poziomowskazów magnetycznych
- różne typy wyłączników krańcowych (kontaktronowe, elektryczne mikro-przełączniki, indukcyjne) w obudowie z tworzywa sztucznego lub aluminium, z separatorem termicznym dla wysokich temperatur, z przekaźnikiem oraz w opcjonalnej wersji ATEX;
- przetworniki 4 – 20 mA: czujnik rezystancyjny z technologią TDR, w wersji kompaktowej lub rozdzielnej, w obudowie z tworzywa sztucznego lub aluminium, z protokołem HART™, ProfiBus PA, dostępny w wersji dla stref zagrożonych wybuchem.

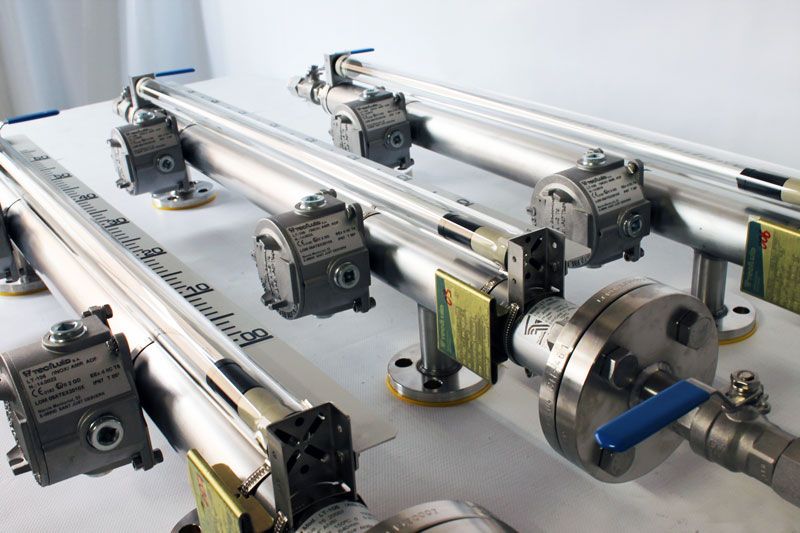

Poziomowskaz LT106 z wyłącznikami krańcowymi w obudowie przeciwwybuchowej
Poziomowskaz LTL17Y z przetwornikiem poziomu TR3420
Zastosowania poziomowskazów magnetycznych
Urządzenia są odpowiednie dla wszystkich typów przemysłów. Są jednymi z najczęściej stosowanych metod pomiaru poziomu. W szczególności sprawdzają się w:
- przemyśle:
- chemicznym,
- petrochemicznym,
- energetycznym,
- farmaceutycznym,
- spożywczym i produkcji napojów,
- stoczniowym,
- HVAC,
- kotłach,
- uzdatnianiu wody,
- zbiornikach magazynowych.
Potrzebujesz więcej danych technicznych na temat poziomowskazów magnetycznych? Znajdziesz je tutaj.
Jeśli nadal nie jesteś pewien, czy magnetyczny poziomowskaz może być przydatny w Twojej aplikacji, zadzwoń do nas lub skontaktuj się z nami. Pomożemy Ci wybrać najlepszą opcję.
