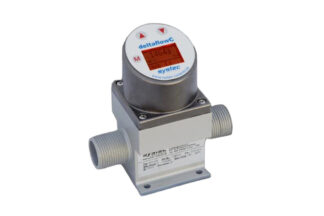

Przepływomierz masowy dla niskich i średnich przepływów gazów deltaflowC Venturi

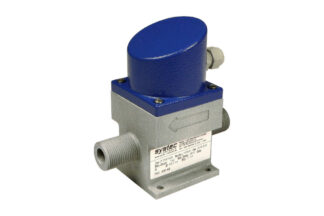

Przepływomierz masowy deltaflowC Venturi został opracowany do pomiaru przepływu powietrza i gazów w rurociągach i kanałach w bardzo precyzyjny i ekonomiczny sposób. Jest najmniejszym i najszybszym przetwornikiem wieloparametrowym, służącym do pomiaru przepływu masowego gazów.

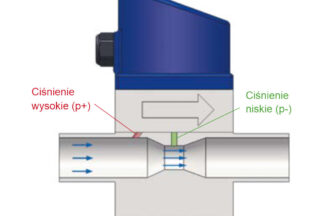

Precyzyjny pomiar masowego przepływu gazu za pomocą pomiaru różnicy ciśnień

Przepływomierz zwężkowy deltaflowC wykorzystuje wysoce precyzyjną technologię pomiaru różnicy ciśnień. Jest polecany dla mniejszych i średnich przepływów gazów. Wyposażony w przyłącza z gwintem zewnętrznym G¾, G1, G1½ zgodnie z DIN ISO 228-1 (dla rurociagów DN20, DN25 i DN40).

DeltaflowC występuje również w wersji z rurką Pitota, przeznaczonej również dla wyższych przepływów i szerszego zakresu przepływu.

Niezwykle szybkie czujniki różnicy ciśnień, ciśnienia statycznego i temperatury, a także wydajny mikro kontroler są zintegrowane w przetworniku o powierzchni zaledwie kilku cm². Urządzenie wykonuje pomiar przepływu masowego do 2 000 razy na sekundę. Mikro kontroler przetwarza wartości przepływu masowego i wysyła na wyjście zarówno sygnał przepływu masowego, jak i ciśnienia oraz temperatury.

Przepływomierz można również połączyć z rozdzielnym wyświetlaczem F012, który przez wyjścia 4 – 20 mA lub 0 – 10 V pobiera dane z sondy i wyświetla na ekranie wskazanie natężenia przepływu i sumy przepływu.

Zero konserwacji i brak dryfu zera z przepływomierzem zwężkowym

Dzięki nowoczesnej technologii mikrokontrolerów, przepływomierz Venturi deltaflowC oferuje wyjątkową stabilność punktu zerowego, szeroki zakres pomiarowy, wysoką dokładność i wysoką dynamikę pomiaru. Przepływomierz kompensuje wpływ ciśnienia i temperatury na pomiar i dostarcza użytkownikowi (skompensowany) przepływ masowy. W przeciwieństwie do innych metod pomiarowych, takich jak termiczne przepływomierze masowe, deltaflowC jest szczególnie odporny na osady olejowe i zabrudzenia powierzchniowe. Kolejną zaletą urządzenia jest fakt, że pomiar różnych gazów nie wymaga ponownej kalibracji. Wraz z automatyczną korektą punktu zerowego sprawia to, że deltaflowC prawie nie wymaga ani konserwacji ani korekcji dryfu zera.

Wysoka dokładność pomiarów

deltaflowC jest dostępny w dwóch klasach dokładności. Typ standardowy oferuje dokładność 4 %. DeltaflowC jest również dostępny opcjonalnie w wersji ze świadectwem kalibracji i dokładnością 2 %.

Zastosowania przepływomierza różnicy ciśnień

Początkowo deltaflowC był stosowany i zyskał popularność w wymagającej produkcji seryjnej silników spalinowych samochodów ciężarowych i pojazdów użytkowych. Wyróżniał się przede wszystkim precyzją i długoterminową stabilnością, nawet przy najsilniejszych pulsacjach. deltaflowC dokładnie odmierza masę powietrza dostarczanego do silnika i w istotny sposób przyczynia się do optymalnego sterowania silnikiem. Od teraz technologia ta jest również dostępna do zastosowań przemysłowych.

DeltaflowC jest wyposażony w wyjścia 4 … 20 mA i 0 … 10 V, lub alternatywnie interfejs CAN-bus. Może być skonfigurowany do pracy w ciągu zaledwie kilku sekund.

Zalety:

• deltaflowC Venturi jest montowany poprzez dokręcenie do rurociągu za pomocą gwintów zewnętrznych,
• oblicza ciśnienie i temperaturę oraz bezpośrednio wysyła sygnał przepływu masowego,
• urządzenie dodatkowo zapewnia wyjście dla temperatury lub ciśnienia,
• zewnętrzne czujniki ciśnienia i temperatury nie są wymagane,
• zewnętrzny przepływomierz jest zbędny,
• złożone przetwarzanie kompensacyjne nie jest wymagane,
• prosta parametryzacja i konfiguracja,
• najlepszy stosunek jakości do ceny,
• dostosowanie do wymagań OEM.

Typowe aplikacje przepływomierza masowego:

• Sprężone powietrze,
• Ogrzewanie, wentylacja, klimatyzacja (HVAC),
• Regulacja powietrza do spalania,
• Monitorowanie powietrza procesowego,
• Pneumatyka,
• Gazy obojętne do spawania i procesów laserowych, druk 3D: spiekanie laserowe (SLS),
• Zaopatrywanie laboratoriów w gazy techniczne,
• Pomiar spalin,
• Sprężarki.
