Przepływomierz tarczowy DP65

Przepływomierz tarczowy DP65/DP500 stosowany jest głównie do pomiarów przepływu cieczy. Jest to świetne rozwiązanie w aplikacjach, gdzie występują częste zmiany temperatury lub ciśnienia cieczy, oraz gdy nie są znane dokładne warunki pomiaru.

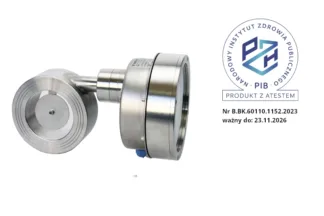

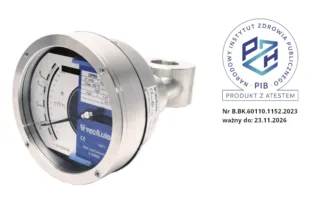

Dzięki atestowi Narodowego Instytutu Zdrowia Publicznego PZH – PIB, urządzenie może być stosowane do pomiaru przepływu w instalacjach uzdatniania, magazynowania i przesyłu wody przeznaczonej do spożycia przez ludzi.

Dzięki swej budowie przepływomierze tarczowe nadają się również dla cieczy z zawartością cząsteczek stałych oraz do pracy w najcięższych warunkach , np. wysokiej temperatury, wysokiego ciśnienia, czy też dla agresywnych mediów.

Przepływomierz występuje w wersji Ex, dla stref zagrożonych wybuchem. Posiada certyfikat ATEX oraz IECEx.

Cechy główne:

• Zakresy:
  • Woda: 0.8 m³/h … 1600 m³/h
  • Powietrze: 45 Nm³/h … 24000 Nm³/h
• Montaż między-kołnierzowy;
• Wersje:
  • INOX – korpus wykonany ze stali EN 1.4404 (AISI 316L);
• Dokładność:
  • ± 2.5% skali;
  • ± 1.6% skali na życzenie;
• Skale jednostkowe i procentowe;
• Wymagany odcinek prosty rurociągu 3xDN „przed” i „za”;
• Temperatura cieczy:
  • Korpus z EN 1.4404 (AISI 316L), łożyska PTFE: – 20ºC … + 150ºC;
  • Korpus z EN 1.4404 (AISI 316L), łożyska z brązu: – 20ºC … + 300ºC
    Dla wyższych temperatur należy zastosować separator termiczny (zobacz niżej)
• Temperatura otoczenia: -20ºC … +80ºC
• Ciśnienie robocze:
  • DN40 … DN80: PN40
  • DN100 … DN300: PN16
    Inne wartości ciśnienia dostępne na żądanie
• Przyłącza: międzykołnierzowe DN40 … DN300, przeciwkołnierze i uszczelki nie są dostarczane
  Inne dostępne na żądanie
• Długość montażowa: DN40 … DN300: 65 mm
• Obudowa: IP65 – powlekane aluminium (IP65 – PP lub IP67 – EN 1.4404 (AISI 316L) z wziernikiem, na życzenie)

Akcesoria:

• Separator termiczny:
  • Standardowo wykonany z aluminium, opcjonalnie w EN 1.4404 (AISI 316L);
  • Przeznaczony do pracy z płynami w wysokich i niskich temperaturach;
  • Korpus ze stali i EN 1.4404 (AISI 316L):
    •   Z elektroniką:
      • DN40 … DN100: + 400ºC;
      • DN125 … DN150: + 320ºC;
      • DN200 … DN300: + 280ºC;
      • DN350 … DN500: + 250ºC;
    •   Bez elektroniki:
      • DN40 … DN500: + 400ºC;
  • Odporność na temperaturę otoczenia: 20ºC.
• Obudowa ze stali nierdzewnej
  • Przeznaczona w szczególności do pracy w sanitarnych lub sterylnych warunkach instalacji, atmosferach solankowych (np. platformy morskie) itp.,
  • Całość konstrukcji wykonana ze stali nierdzewnej EN 1.4404 (AISI 316L), ze szklanym wziernikiem,
  • Możliwość montażu standardowych wyłączników krańcowych i przekaźników TH,
  • Stopień ochrony: IP67.

Zastosowania:

Wszystkie typy procesów przemysłowych, w tym:

• uzdatnianie i dystrybucja wody,
• przemysł farmaceutyczny,
• przemysł chemiczny, papierniczy,
• systemy grzewcze i chłodnicze,
• baseny, systemy przeciwpożarowe,
• przemysł motoryzacyjny (olej chłodzący, linie lakiernicze i systemy chłodzenia),
• elektrownie, układy oleju smarowego.

Jak działa przepływomierz tarczowy?

Metoda pomiaru przepływomierza tarczowego opiera się na pośrednim pomiarze siły działającej na tarczę, wychylającej ją do położenia, które odpowiada konkretnemu natężeniu cieczy.

Tarcza jest przymocowana do wału, który leży prostopadle do kierunku cieczy, tak aby siła wywierana przez ciecz wpływała na obrót wału. Jednocześnie, owinięta wokół wału sprężyna przeciwdziała obrotowi. Gdy siła działająca na sprężynę jest równa sile wywieranej przez ciecz, osiągany jest punkt równowagi kąta obrotu tarczy, odpowiadający konkretnemu natężeniu przepływu.

Odczyt przepływu jest dokonywany poprzez sprzężenie magnesu z układem wewnątrz obudowy, dzięki czemu nie ma ryzyka wycieku.
