Przepływomierz tłokowy dla stref zagrożonych wybuchem COVOL w wersji aTEX

Przepływomierz tłokowy COVOL w wersji ATEX przeznaczony jest do pomiarów cieczy o wysokiej i bardzo wysokiej lepkości (120000 cP) oraz cieczy nieprzewodzących prądu elektrycznego.

Przyrząd w łatwy sposób montuje się na instalacji, przy czym pozycja pracy oraz kierunek przepływu są dowolne. Przepływomierze tłokowe Covol wykonują pomiar przepływu w obu kierunkach. Są odpowiednie dla procesów CIP.

Covol nie wymaga odcinków prostych rurociągu „przed” ani „za”. Urządzenie mierzy ze stałą, wysoką dokładnością, nawet w zmiennych warunkach procesowych. Przepływomierz jest łatwy w czyszczeniu i sterylizacji.

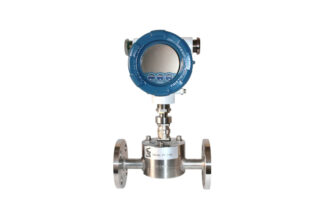

Przepływomierz tłokowy COVOL w wersji ATEX

Przepływomierz COVOL może być instalowany w strefach zagrożonych wybuchem ATEX, to znaczy w strefach, w których istnieje ryzyko powstania atmosfery potencjalnie wybuchowej. Dla ochrony urządzenia dostępne są dwie obudowy: iskrobezpieczna Exia oraz Exd ExPrfoof.

Cechy

• Zakres pomiarowy: 25 l/h … 60 m³/h
• Dokładność: ± 0.8 % mierzonej wartości
• Powtarzalność: ± 0.3 %
• Przyłącza:
  • Kołnierzowe EN 1092-1 DN10 … DN100
  • Międzykołnierzowe EN 1092-1 DN10 … DN100Inne standardy i rozmiary dostępne na życzenie
  • Gwintowe BSP lub NPT
  • Higieniczne zgodne z ISO 2852, SMS 1145, DIN 11851, TRI-CLAMP®
• Materiały:
  • Korpus: EN 1.4404 (AISI 316L)
  • Tłok: PTFE + Grafit / Brąz
  • Uszczelki: NBR / PTFE / EPDM / Viton / Silikon
• Temperatura cieczy: – 40 ºC … + 150 ºC
• Lepkość cieczy:  do 120000 mPa·s
• Ciśnienie robocze: PN16 (inne dostępne na życzenie)

Wersja Exia:

Czujnik kontaktronowy jest uważany za „urządzenie proste” zgodnie z normą EN 60079-11, punkt 5.7, ponieważ nie zawiera własnego źródła zapłonu.

Dane techniczne czujnika kontaktowego:

• V_maks: 30 V, I_maks: 20 mA
• Maksymalna prąd przełączania: 0,6 VA
• Maks. temperatura otoczenia: 40 ºC

Zgodnie z tymi danymi przepływomierz może być zainstalowany w strefie zagrożonym wybuchem, gdy pomiędzy strefą niebezpieczną i bezpieczną zainstalowana jest odpowiednia bariera Zenera (skonsultuj się z dostawcą). Jednakże, przetworniki elektroniczne należy zawsze instalować w strefie bezpiecznej.

Ochrona Exd:

Urządzenia są zgodne z dyrektywą 94/9 / CE (Urządzenia i systemy ochronne do użytku w przestrzeniach zagrożonych wybuchem), jak wskazano w certyfikacie CE typu LOM 14ATEX i odpowiadającym mu oznaczeniu.

Urządzenie należy do grupy II, dlatego jest przeznaczone do stosowania w miejscach, w których istnieje ryzyko utworzenia atmosfery wybuchowej, z wyjątkiem górnictwa.

Będąc w kategorii 2GD może być stosowany w środowisku, w którym prawdopodobne jest utworzenie atmosfery wybuchowej wskutek działania mieszanin powietrza i gazów, oparów, mgły i pyłu.

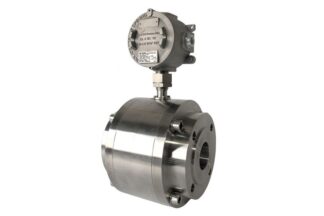

Dostępne są trzy różne typy obudowy Exd:

• Model ADF30: całkowicie zamknięta obudowa o zmniejszonych wymiarach
• Model ADF60V: obudowa z wziernikiem, umożliwia montaż przetworników CIP … CIP II lub CP … CH420L
• Model ADF60: taki sam jak ADF60V,  tylko bez wziernika

Dane techniczne wersji Exd:

• Temperatura otoczenia: – 20 ºC … + 60 ºC
• Okablowanie elektryczne wewnątrz obudowy Exd
• Na życzenie dławiki ATEX do kabli standardowych lub ekranowanych
• Powiązana elektronika, dla modeli:
  • CIP … CIP II: totalizer zasilany z akumulatora
  • CP … CH420: nadajnik 2-przewodowy ze wskazaniem natężenia przepływu, licznikiem objętości i sygnałem 4-20 mA. Protokół HART opcjonalny.
• Certyfikat ATEX Ex d IIC T6 Gb / Ex tb IIIC T85ºC Db

Dostępne przetworniki i opcje:

• CP … CH420: wskazanie natężenia przepływu, licznik objętości i wyjście 4-20 mA, układ 2-przewodowy. Montaż kompaktowy lub rozdzielny. Protokół HART dostępny z modelem CH420
• CIP: licznik objętości. Zasilany akumulatorem. Montaż kompaktowy lub rozdzielny.
• CIP II: niekasowalny licznik objętości, kasowalny licznik objętości częściowej. Zasilany akumulatorem. Montaż kompaktowy lub rozdzielny.
• MT03: licznik objętości, licznik objętości częściowej i preselektor objętości z wyjściem przekaźnikowym dla aplikacji dozujących. Montaż panelowy, rozdzielny.
• Opcje:
  • Komora grzewcza / chłodząca,
  • Specjalne złącze dla innych wyświetlaczy (zapytaj dostawcy),
  • Wersja Exd dla stref zagrożonych wybuchem.

Zastosowania:

• Pomiar natężenia przepływu
• Zliczanie kondensatu i paliw,
• Tankowanie,
• Przemysł petrochemiczny,
• Przemysł spożywczy (miód, czekolada),
• Żywice, farby, itp.
