Rotametr szklany typu 2000 dla cieczy i dla gazu

Opis

Rotametr szklany typu 2000 dla pomiaru niskich przepływów gazu i cieczy

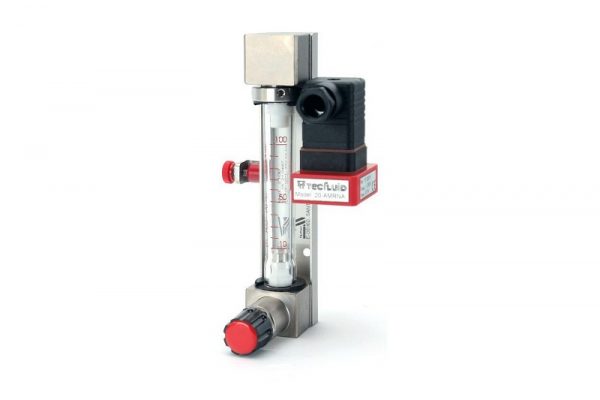

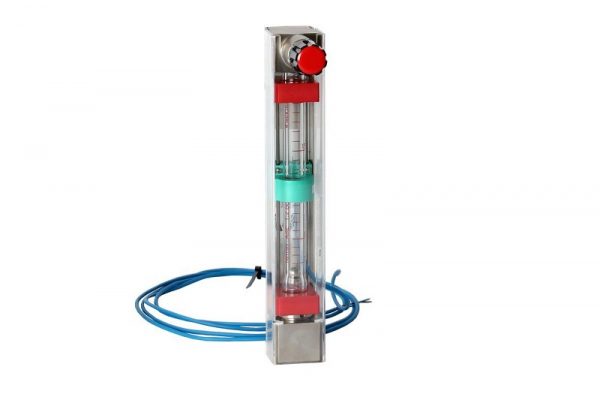

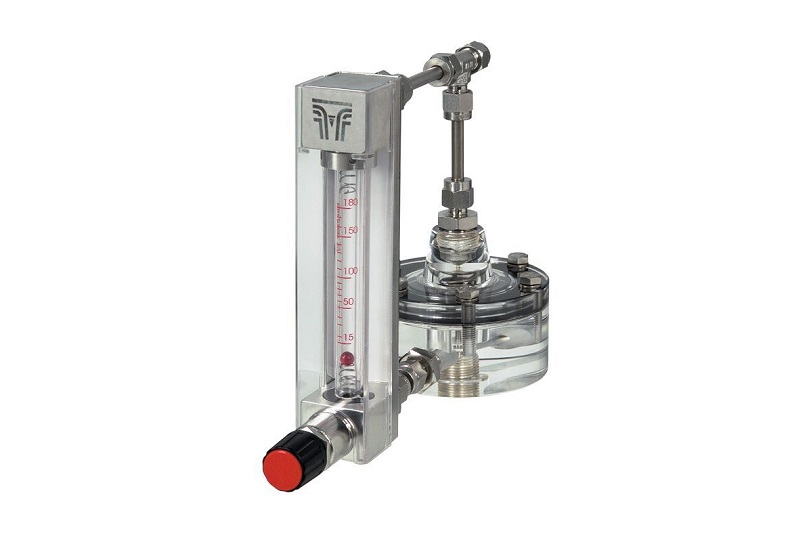

Tablicowy rotametr szklany typu 2000 jest przeznaczony dla niskich przepływów gazu i cieczy. Zwarta konstrukcja oraz niewielkie rozmiary ułatwiają montaż na panelach kontrolnych. Rotametr posiada wbudowany zawór iglicowy do precyzyjnej regulacji przepływu. Urządzenie można wyposażyć w czujniki położenia pływaka do sygnalizacji przepływu min. lub max. Opcjonalnie rotametry typu 2000 występują z regulatorem stałego przepływu dla instalacji, w których ciśnienie jest zmienne. Rotametry dostępne są z trzema długościami rurek szklanych: 100 mm 150 mm, 300 mm.

Zastosowania:

wszelkie panele kontrolne wymagające pomiaru i manualnej regulacji przepływu,
instalacje pilotażowe,
systemy oczyszczania wody,
kontrola palników gazowych,
instalacje chłodnicze,
piece przemysłowe.

Zakresy pomiarowe:	0,1 l/h … 1 000 l/h dla wody 1 Nl/h … 30 Nm³/h dla powietrza
Dokładność:	± 3,5 % – 2100 ± 3 % – 2150 ± 1,6 % – 2300 / 2340
Maksymalne ciśnienie:	15 bar
Temperatura cieczy:	– 20 °C … + 80 °C
Temperatura otoczenia:	– 20 °C … + 80 °C
Materiały obudowy:	EN 1.4404 (AISI 316L)
Materiały pokrywy:	Poliwęglan
Materiały rury pomiarowej:	Szkło borokrzemowe
Sposób montażu:	Pionowy z przepływem z dołu do góry
Długość rury pomiarowej:	100 mm – 2100 150 mm – 2150 300 mm – 2300 300 mm – 2340
Przetworniki:	Czujniki alarmowe
Przyłącza:	¼” BSP, NPT – 2100 / 2150 / 2300 ½” BSP, NPT – 2340
Sygnały wyjściowe:	1 lub 2 wskaźniki poziomu
Opis:	Niewielkie gabaryty i kompaktowa konstrukcja ułatwiają montaż na panelach kontrolnych stałego przepływu Konstrukcja minimalizująca stratę ciśnienia w układzie
Zastosowanie:	Tablice kontrolne Instalacje pilotażowe Kontrola w laboratoriach badawczych Oczyszczanie wody Kontrola przepływu cieczy uszczelniających i chłodzących Przemysł farmaceutyczny, chemiczny, kosmetyczny
Producent	Tecfluid
