Wieloparametrowy przetwornik przepływu masowego (różnicy ciśnień) SYS-MMF
SYS-MMF to niedrogi, wieloparametrowy przetwornik służący do prostego pomiaru przepływu masowego metodą różnicy ciśnień. Oprócz różnicy ciśnień przetwornik mierzy także ciśnienie statyczne (bezwzględne) i posiada 3-przewodowe wejście PT100 do kompensacji temperatury medium.
Może być stosowany do gazów, pary nasyconej i przegrzanej oraz do wody.
Przystępny cenowo i łatwy w konfiguracji nadajnik
SYS-MMF jest wyposażony w czujnik różnicy ciśnień i wejście temperaturowe (nie zawiera czujnika pabs), dzięki czemu może być stosowany m.in. dla pary nasyconej.
Przetwornik masowy można bardzo szybko i łatwo skonfigurować i sparametryzować z użyciem trzech przycisków, umieszczonych z przodu urządzenia. Nie jest do tego potrzebne żadne dodatkowe, skomplikowane oprogramowanie. SYS-MMF to 2-przewodowy przetwornik 4 … 20mA (z obsługą HART) w standardzie. Opcjonalnie dostępny z dodatkowym interfejsem Modbus.

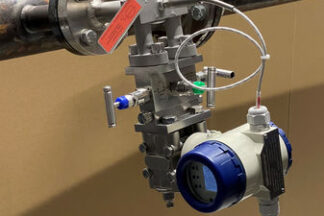

W połączeniu z deltaflow, SYS-MMF zapewnia szczególnie skuteczną oszczędność czasu i pieniędzy. Zainstalować pomiar masy z pełną kompensacją ciśnienia i temperatury za pomocą pojedynczego kołka w rurze. Na lewym rysunku widać np. pełny pomiar ciśnienia i masy pary z kompensacją temperatury.
Przetwornik SYS-MMF wraz z rurką Pitota deltaflow zastępuje:
- dodatkowe przetworniki ciśnienia i temperatury;
- dodatkowe instalacje do pomiaru ciśnienia i temperatury w rurociągu;
- dodatkowe zbiorniki na skropliny i zawory odcinające;
- okablowanie do pomiaru ciśnienia i temperatury;
- wykorzystanie kalkulatora kompensacji lub odpowiednich modułów obliczeniowych w sterowniku PLC;
- skomplikowane programowanie i konfiguracje;
- cały pomiar przepływu masowego odbywa się zatem za pomocą pojedynczego króćca w rurze, a parametryzacja jest – w przeciwieństwie do innych przetworników wielowymiarowych – bardzo prosta.
Konfiguracja wieloparametrowego przetwornika SYS-MMF
Do konfiguracji SYS-MMF nie potrzebujesz połączenia HART ani magistrali, ani żadnego dodatkowego, skomplikowanego i drogiego oprogramowania. Przetwornik skonfigurujesz samodzielnie za pomocą kilku dodatkowych parametrów na urządzeniu. Oczywiście możesz to również zrobić poprzez magistralę HART – ale nie jest to konieczne.
Obliczenia niezbędnych parametrów wykonasz za pomocą bezpłatnego i sprawdzonego oprogramowania deltacalc-excel. Dzięki niemu przeprowadzisz obliczenia nie tylko dla rurek Pitota deltaflow firmy Systec Controls, ale także dla standardowych elementów, zgodnych z DIN 1952 / ISO 5167 / VDI/VDE 2040, tj. otworów, dysz, zwężek Venturiego itp.
Jeśli masz już projekt i wynik obliczeń swojego elementu głównego, lub jeśli element główny nie jest wymieniony w deltaclac-excel (np. rurki Pitota innych producentów), możesz skorzystać z prostego narzędzia MMF-Excel do zaprojektowania albo obliczenia określonych parametrów dla przetwornika SYS-MMF. Plik do pobrania znajduje się w zakładce „Do pobrania”.
