Jak są zbudowane rotametry? Jak działają rotametry? Jak wybrać najlepszy rotametr do swojej aplikacji? Jak odczytać przepływ na rotametrze? Przeczytaj nasz artykuł i dowiedz się.
Przepływomierze występują we wszystkich kolorach i kształtach: elektromagnetyczne, ultradźwiękowe, owalnokołowe, turbinowe, tarczowe – dla każdego zastosowania znajdzie się odpowiednie urządzenie. Mogą być wyposażane we wszelkiego rodzaju przetworniki, liczniki, czujniki i wyświetlacze. Ale co w przypadku, gdy mamy prostą aplikację, i jedyne, na czym nam zależy, to ekonomiczny sposób na pomiar przepływu? Odpowiedzią jest rotametr.
Rotametry to jedne z najpopularniejszych urządzeń, wykorzystywanych w przemyśle. Są ekonomicznym rozwiązaniem dla pomiarów przepływu cieczy i gazów.
Teraz coś dla tych, którzy z określeniem spotykają się pierwszy raz. Co to właściwie jest rotametr? Rotametr to przepływomierz o zmiennym przekroju. Za jego charakterystyczny kształt odpowiada Karl Kueppers, który wynalazł to urządzenie w roku 1908, w Aachen. Za jego nazwę odpowiada niemiecki producent, Rota Yokogawa GmbH & Co.
Sumarycznie, na rotametr składa się: stożkowa rura pomiarowa z narysowaną skalą, umieszczony wewnątrz niej pływak, oraz przyłącza po obu stronach rury.

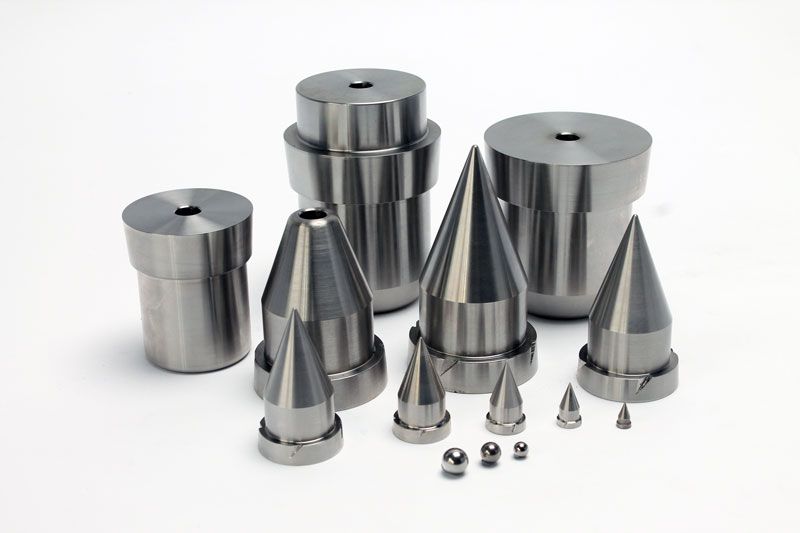

Pływaki wykonane ze stali nierdzewnej
Przez rurę przepływa medium, które powoduje przemieszczenie się pływaka. Pływak osiąga tzw. punkt równowagi sił, czyli położenie w którym równoważą się działające na niego siły.
Przekrój rotametru
Punkt równowagi zależy od:
Pf – ciężaru pływaka
E – prędkości przepływu czynnika
Al – obszaru swobodnego przepływu
Obszar swobodnego przepływu Al jest różnicą średnicy rury rotametrycznej Ac i średnicy pływaka Af oraz jest proporcjonalny do wartości przepływu:
Al = Ac – Af
W rotametrach szklanych oraz tworzywowych wartość natężenia przepływu odczytywana jest poprzez porównanie położenia pływaka ze skalą na rurze lub obudowie rotametru. Odczytu dokonuje się według największej średnicy pływaka lub też jego górnej krawędzi, gdy ma on kształt cylindryczny.
W przypadku rotametrów metalowych wykorzystane jest sprzężenie magnetyczne pomiędzy pływakiem a wskazówką pomiarową. Ruch pływaka powoduje przesunięcie wskazówki na wartość odpowiadającą przepływowi medium, umieszczoną na skali.
Skala najczęściej opisana jest jednostką natężenia przepływu, np. l/min, m3/h. Może być również wykonana bez żadnej jednostki – tzw. skala procentowa lub niemianowana.
Dla właściwego doboru rotametrów pierwszorzędną sprawą jest możliwie dokładne określenie warunków roboczych. Dotyczy to:
- parametrów panujących w instalacji: ciśnień i temperatur;
- właściwości medium: składu chemicznego, lepkości oraz gęstości.
Dalsze kryteria doboru to wymagane certyfikaty i atesty, dokładność urządzenia, dodatkowe wyposażenie w postaci np. wyjść elektrycznych, zaworu regulacyjnego, dodatkowej skali itp. W praktyce spotykamy się jeszcze z wieloma innymi wymaganiami, jak np. wymiary urządzenia, rodzaje przyłączy, łatwość demontażu, długość i rozdzielczość skali.
W naszym asortymencie posiadamy 3 typy rotametrów:
[dt_default_button link=”https://aea-technique.pl/kategoria-produktu/przeplyw/pomiar/przeplywomierze-rotametryczne/” button_alignment=”right” animation=”fadeIn” size=”medium” default_btn_bg_color=”” bg_hover_color=”” text_color=”” text_hover_color=”” icon=”fa fa-chevron-circle-right” icon_align=”right”]Sprawdź naszą ofertę[/dt_default_button]
Typy rotametrów:
Rotametry tworzywowe
Najbardziej ekonomiczne rozwiązanie. Rotametry tworzywowe są lekkie oraz odporne na wyższą temperaturę, niż rotametry szklane.
Warunki pracy: ciśnienie 30 bar, temperatura do 110 °C (zależnie od modelu)
Wykonania: w opcji gatunki tworzyw odporne na wybrane czynniki agresywne
Zalety: niska cena, duży wybór zakresów, przyłącza BSP i NPT
Przeznaczenie: stosowane głównie w gospodarce wodno-ściekowej oraz instalacjach sprężonego powietrza i innych nieagresywnych cieczy i gazów
Rotametry szklane
Zazwyczaj stosowane dla niskich przepływów, chociaż są dostępne również dla wyższych zakresów. Posiadają lepszą dokładność oraz odporność chemiczną niż rotametry tworzywowe, jednak są mniej ekonomiczną opcją.
Warunki pracy: ciśnienie do 20 bar, temperatura do 80 °C (zależnie od modelu)
Wykonania: chemoodporne, spożywcze, wersje Ex
Zalety: duży wybór zakresów i rodzajów przyłączy, wysoka dokładność pomiaru
Przeznaczenie: stosowane głównie w przemyśle do kontroli przepływu czynników agresywnych oraz do dokładnego pomiaru i dozowania
Rotametry metalowe
Pozwalają na odczyt przepływu mętnych i nieprzejrzystych cieczy. Są bardziej odporne chemicznie i mechanicznie pod względem ciśnienia i temperatury, a także bezpieczniejsze w przypadku incydentów.
Wykonują pomiar bardzo wysokich przepływów i posiadają wiele opcji przetworników. Są mniej ekonomiczną opcją.
Warunki pracy: ciśnienie 40 bar, temperatura do 300 °C (zależnie od modelu)
Wykonania: wersje chemoodporne, wersje spożywcze, wersje Ex
Zalety: duży wybór zakresów i rodzajów przyłączy, wysoka dokładność pomiaru, trwała konstrukcja
Przeznaczenie: dla trudnych warunków roboczych, stosowane w wielu gałęziach przemysłu
Rotametr metalowy serii SC250
Jeśli interesują Cię inne wykonania lub zakresy pomiarowe, skontaktuj się z nami.
Tekst powstał na podstawie https://tecfluid.com/variable-area-flowmeters-what-they-are-and-how-they-work/?lang=en
