Jak działa przepływomierz tłokowy? Funkcje, cechy i zastosowania

Masz aplikację, w której musisz mierzyć przepływ cieczy o dużej lepkości? Twoim rozwiązaniem może być przepływomierz tłokowy. Poznaj cechy przepływomierzy tłokowych serii COVOL marki Tecfluid.

Jak działa przepływomierz tłokowy? Zasada działania

Przepływomierze tłokowe, zwane również licznikami objętości, są w szczególności przeznaczone dla cieczy o wysokiej i bardzo wysokiej lepkości (choć sprawdzą się również dla cieczy o niskiej lepkości). Jak działają przepływomierze tłokowe?

Działanie przepływomierzy serii COVOL opiera się na ruchu obracającego się tłoka, który z każdym obrotem napełnia i opróżnia komorę o znanej objętości.

Wizualizacja pustej komory pomiarowej z obracającym się tłokiem, komory na początku napełniania oraz prawie pełnej komory

Zalety przepływomierzy tłokowych:

• Wykonują pomiar przepływu w obu kierunkach, bez utraty dokładności.
• Nie wymaga odcinków prostych rurociągu „przed” ani „za”, dzięki czemu mogą być instalowane przy obiektach zakłócających przepływ.
• Przepływomierz tłokowy jest mało wrażliwy na zmiany lepkości. Dzięki temu, idealnie sprawdzi się w aplikacjach, w których temperatura nie jest stała.
• Charakteryzują się długą żywotnością. Normalnie nie jest konieczna wymiana żadnej części, gdyby jednak zaszła taka potrzeba, operacja jest bardzo prosta i można ją wykonać w zaledwie kilka minut.
• Urządzenia mierzą ze stałą, wysoką dokładnością, nawet w zmiennych warunkach procesowych.
• Są łatwe w czyszczeniu i sterylizacji.

Warunki aplikacji

Zapytasz teraz pewnie, co uważamy za „normalne warunki pracy” tego urządzenia? W przypadku serii COVOL, wpływ na długą żywotność elementów mają dwa czynniki:

• Właściwości ścierne cieczy procesowej (dla których należy wybrać odpowiedni materiał wykonania urządzenia).
• Natężenie robocze przepływu. Jeśli maksymalny przepływ przekracza wyznaczony dla danej średnicy, tłok obrotowy może zostać uszkodzony.

Co należy wziąć pod uwagę przy wyborze przepływomierza tłokowego COVOL?

• Ciecz musi być czysta i wolna od zawieszonych cząsteczek stałych, które mogłyby zablokować i/lub uszkodzić tłok w komorze oraz zakłócić odczyty przepływu. W przypadku aplikacji z cieczą zawierającą cząsteczki stałe, konieczne jest zainstalowanie filtra przed przepływomierzem, aby uniknąć kosztownych przestojów.
• Ma stosunkowo dużą stratę ciśnienia, im wyższa lepkość cieczy.
• Rurociąg musi być stale w pełni wypełniony cieczą (konieczny przepływ pełnym przekrojem rurociągu), bez występujących pęcherzyków powietrza, w celu uniknięcia błędów pomiarowych.

Możliwości wyboru przetworników dla przepływomierzy tłokowych

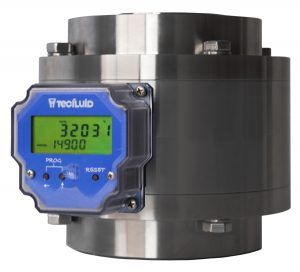

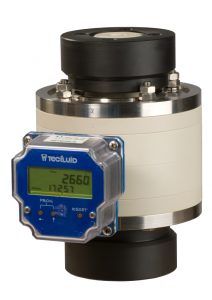

Wyobraźmy sobie taką sytuację: jako, że przepływomierz COVOL nie wymaga źródła zasilania, zainstalowany został w obszarze fabryki, w którym trudno jest wykonać instalację elektryczną. Jednakże, Klient potrzebuje dla niego również dwóch liczników, w tym jeden kasowalny, aby mieć zapis odczytów od 0. Czy to możliwe? W tym przypadku, Klient mógłby wykorzystać przetwornik elektroniczny CIPII, lecz jeśli Twój przypadek różni się od opisanego, mamy dostępne również inne opcje.

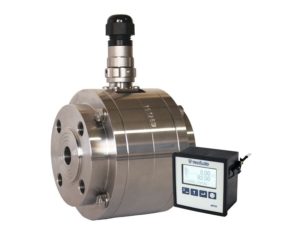

Przepływomierze tłokowe serii COVOL są bardzo wszechstronne. Możesz z nich korzystać w formie podstawowej, uzyskując wyjście impulsowe za pomocą kontaktronu, który może być podłączony do twojego sterownika PLC lub wyświetlacza, lub wybrać jeden z następujących przetworników elektronicznych:

Przetwornik DFD420 instalowany wewnątrz przepływomierza serii COVOL

Przepływomierze tłokowe dla stref zagrożonych wybuchem i iskrobezpieczne – z certyfikatem Ex i Exia

Przepływomierze tłokowe firmy Tecfluid mogą być instalowane w strefach zagrożonych wybuchem, klasyfikowanych ATEX. Dostępne są dwie opcje ochrony:

• Exia
  W przypadku, gdy przepływomierz COVOL jest wyposażony tylko w czujnik kontaktronowy, jest klasyfikowany jako „przyrząd prosty”, co oznacza, że nie zawiera żadnego źródła zapłonu. W takim przypadku, może być instalowany w strefach zagrożonych, jeśli zainstalowana jest bariera Zenera lub iskrobezpieczny izolator.
  Przetworniki Tecfluid muszą zawsze być instalowane w strefach bezpiecznych. Jeżeli wymaga tego instalacja, dostępne są przetworniki z opcja montażu kompaktowego z certyfikatem Exia. Jeśli posiadasz taką aplikację, skonsultować z naszym inżynierem sprzedaży, aby rozwiać wszelkie wątpliwości, które masz.
• Exd
  COVOL należy do grupy II, co znaczy, że jest przeznaczony do pracy w miejscach, w których występuje ryzyko utworzenia atmosfery wybuchowej (wyłączając kopalnie). Może być instalowany obszarach zagrożonych wybuchem gazów, par i mgieł.

Dostępne są 4 modele obudowy Exd:

• ADF30: całkowicie zamknięta obudowa o zmniejszonych wymiarach dla wyjścia impulsowego
• ADF40: całkowicie zamknięta obudowa dla przetwornika DFD420
• ADF60V: obudowa z wziernikiem, umożliwia montaż przetworników CIPII lub CP … CH420L
• ADF60: taki sam jak ADF60V, tylko bez wziernika

Przepływomierze tłokowe COVOL DN50 z obudową ADF60

Chcesz wiedzieć więcej? Poznaj bliżej przepływomierze tłokowe serii COVOL
