MBC1 to najnowszy przetwornik zasilany bateryjnie, przeznaczony dla przepływomierzy elektromagnetycznych firmy Tecfluid, idealny dla aplikacji w których nie ma możliwości podłączenia urządzenia do sieci elektrycznej. Sprawdź, co potrafi!
Nowy, zasilany bateryjnie przetwornik MBC1 dla przepływomierzy elektromagnetycznych typu:
- in-line (przepływomierz ultradźwiękowy FLOMID MBC1) oraz

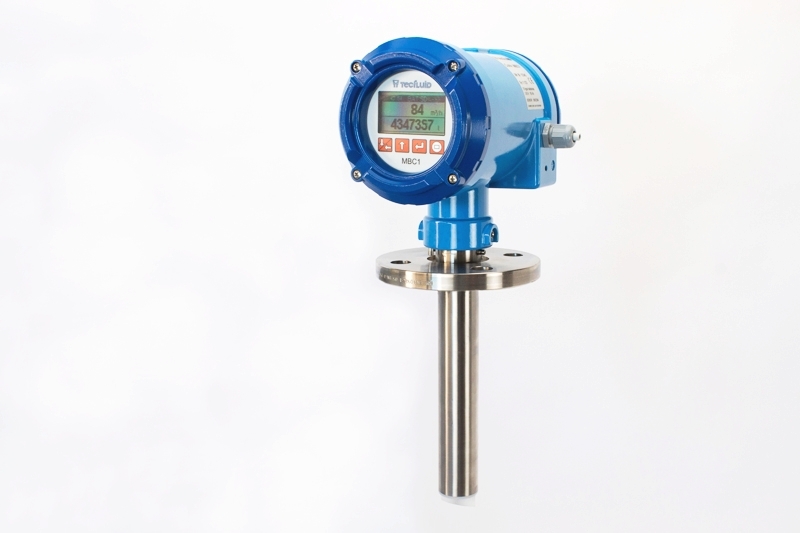

- zanurzeniowych (przepływomierz ultradźwiękowy FLOMAT MBC1)
firmy Tecfluid jest już dostępny! Może pracować także z zasilaczem zewnętrznym, rozszerzającym funkcjonalność urządzenia o dwa wyjścia cyfrowe i protokół komunikacyjny Modbus.
Nowy przetwornik został stworzony w szczególności dla aplikacji, gdzie nie istnieje możliwość podłączenia przepływomierza do sieci elektrycznej. Posiada kompaktową budowę i jest przeznaczony dla pomiarów natężenia i objętości przepływu cieczy przewodzących. Uzupełnia serię MX4, XT5 i XL1 przetworników dla przepływomierzy elektromagnetycznych firmy Tecfluid.
Seria FLOMID, reprezentująca przepływomierze elektromagnetyczne typu in-line, seria FLOMAT, reprezentująca typ zanurzeniowy, oraz przetwornik MBC1 działają w oparciu o prawo indukcji elektromagnetycznej Faradaya.
Zasada działania przepływomierzy elektromagnetycznych in-line
Ciecz przewodząca, przepływając przez pole magnetyczne o kierunku prostopadłym do przepływu, indukuje napięcie V, proporcjonalne do prędkości cieczy.
Dwie elektrody, będące w kontakcie z cieczą i zamontowane prostopadle do kierunku pola magnetycznego, mierzą napięcie V, proporcjonalne do średniej prędkości cieczy vm.
Następnie, napięcie V jest przekazywane do przetwornika MBC1, który przetwarza je na wartość natężenia przepływu.
V = B * vm * D
V = Napięcie między elektrodami
B = Indukcja magnetyczna
vm = Średnia prędkość cieczy
D = Średnica rurociągu
Zasada działania przepływomierzy elektromagnetycznych in-line
Zasada działania przepływomierzy elektromagnetycznych zanurzeniowych
Ciecz przewodząca, przepływając przez pole magnetyczne o kierunku prostopadłym do przepływu, indukuje napięcie V, proporcjonalne do prędkości cieczy.
Dwie elektrody, będące w kontakcie z cieczą i zamontowane prostopadle do kierunku pola magnetycznego, mierzą napięcie V.
V = B * v * d
V = Napięcie między elektrodami
B = Indukcja magnetyczna
v = Prędkość cieczy
d = Odległość między elektrodami
Zasada działania przepływomierzy elektromagnetycznych zanurzeniowych
- Wytrzymała obudowa IP67 wykonana z malowanego, anodowanego aluminium,
-
Wysoka wytrzymałość mechaniczna,
-
Graficzny wyświetlacz z intuicyjnym menu,
-
Możliwość dostosowania pokrywy przedniej w zależności od instalacji dla ułatwienia odczytu.
Zasilanie i funkcje MBC1:
- Bateryjne, 2 lub 4 baterie typu D 3.6V 19 Ah
Żywotność: 5 lat z 2 bateriami, 10 lat z 4 bateriami.
Funkcje: wskazanie przepływu, resetowalny licznik objętości, rejestrator danych (dostępne za pomocą klawiatury i wyświetlacza). - Zewnętrzne, 12 … 30 VDC,
Funkcje: dwa wyjścia cyfrowe programowalne jako impulsowe, alarmowe lub stanu (pusty rurociąg, niski/wysoki przepływ, przepływ wsteczny), komunikacja Modbus RTU.
Przetwornik może być również zasilany przez panele słoneczne, generator prądu, itp. W takim przypadku konieczna jest izolacja galwaniczna obwodów od źródła zasilania.
Pobudzenie cewki za pomocą sygnału impulsowego umożliwia uzyskanie pomijalnego offsetu zera.
Przetwornik MBC1 jest przeznaczony dla przepływomierzy elektromagnetycznych Tecfluid, dostępnych w wykonaniach z różnymi materiałami okładziny oraz z różnymi typami złączy.
Przetwornik MBC1 jest wyposażony w wyświetlacz graficzny LCD i klawiaturę z 4 klawiszami. Wszystkie klawisze służą do wprowadzania wartości instalacyjnych i programowania urządzenia, a dwa z nich dodatkowo służą jako kursory.
Klawiatura przetwornika MBC1
Wyświetlacz i wyjścia urządzenia można konfigurować, programując przetwornik. Opcja „Measurements” („Pomiary”) w menu oprogramowania pozwala wybrać, jak często przetwornik ma wykonywać pomiar. Parametr jest bardzo ważny ze względu na to, że ma bezpośredni wpływ na żywotność baterii (w przypadku ustawienia 15 sekund, żywotność wynosi odpowiednio 5 lat dla 2 baterii i 10 lat dla 4 baterii). Im dłuższy czas pomiędzy pomiarami, tym dłuższy jest czas działania baterii.
Wszystkie parametry urządzenia są programowalne za pomocą złącza USB z oprogramowaniem Winsmeter Tecfluid S. A., dostępnego do pobrania tu i tutaj oraz na stronie producenta www.tecfluid.com.
Instalacja urządzenia jest bardzo prosta: należy rozpakować dwa pliki umieszczone w „Winsmeter MBC1.zip”, następnie uruchomić plik „Setup.exe” oraz postępować zgodnie ze wyświetlanymi krokami.
Aby podłączyć sondę poziomu do komputera wymagany jest kabel USB typu A – mini B, dostępny w każdym sklepie z elektroniką.
Aktualizacje oprogramowania można pobrać na stronie Tecfluid. Aktualizacje zawierają ulepszenia oprogramowania lub poprawki błędów, zapewniając pracę urządzeń w najlepszych warunkach.
Schemat MBC1
Wtyczki wymaganego kabla USB
Przetwornik MBC1 posiada również funkcję Rejestratora danych (ang. Datalogger). Funkcja umożliwia rejestrowanie różnych parametrów w trakcie trwania całego procesu oraz konfigurację czasu pomiędzy próbkami. Rejestrowane dane są zapisywane na karcie SD, której gniazdo znajduje się z tyłu instrumentu, osłonięte odkręcaną pokrywą ochronną. Dane można podglądnąć bezpośrednio w oprogramowaniu, w formie arkusza, lub zapisać w formacie CSV na komputerze.
- Przewodność minimalna cieczy: 20 μS/cm
- Zasilanie:
- Bateryjne: 2 lub 4 baterie wewnętrzne typu D 3.6V 19 Ah
Żywotność (z czasem pomiędzy pomiarami 15 sekund):
2 baterie: 5 lat; 4 baterie: 10 lat - Zewnętrzne: 12 … 30 VDC
- Bateryjne: 2 lub 4 baterie wewnętrzne typu D 3.6V 19 Ah
- 2 wyjścia cyfrowe (tylko z zasilaniem zewnętrznym):
- Tranzystor MOSFET z kanałem typu N, izolowany galwanicznie, bezpotencjałowy. Imaks.: 200 mA. Programowalny jako alarm (pustego rurociągu, przepływu niskiego / wysokiego, przepływu wstecznego):
Wyjście impulsowe:
Częstotliwość maksymalna: 5 Hz; Częstotliwość minimalna: 0 Hz
Szerokość impulsu: 200 ms; współczynnik wypełnienia impulsu: 50 %.
- Tranzystor MOSFET z kanałem typu N, izolowany galwanicznie, bezpotencjałowy. Imaks.: 200 mA. Programowalny jako alarm (pustego rurociągu, przepływu niskiego / wysokiego, przepływu wstecznego):
- Protokół komunikacyjny Modbus RTU RS485 (tylko z zasilaniem zewnętrznym)
- Resetowalny licznik objętości
- Wskazanie natężenia przepływu
- Rejestrator danych
- Zapis danych na karcie SD;
- Programowalny czas między próbkami;
- Rejestrowane dane: data, czas, natężenie przepływu, objętość całkowita, wyjście cyfrowe 1, wyjście cyfrowe 2 i stan.
- Stopień ochrony: IP67
- Dokładność:
- Seria FLOMID: ± 0,5 % wartości mierzonej dla v ≥ 0,4 m/s
± [0,2 / v (m/s)] % wartości mierzonej dla v ≤ 0,4 m/s - Seria FLOMAT: ± 3,5 % wartości mierzonej dla v ≥ 0.5 m/s
± [1,75 / v (m/s)] % wartości mierzonej dla v ≤ 0,5 m/s
- Seria FLOMID: ± 0,5 % wartości mierzonej dla v ≥ 0,4 m/s
- Materiały:
- Obudowa: malowane, anodowane aluminium;
- Okładzina: PP, PVDF, PTFE, Ebonit;
- Elektrody: Hastelloy, stal nierdzewna, tytan, cyrkon, tantal.
- Oczyszczanie i dystrybucja wody pitnej lub ścieków, gdzie stosowane są duże średnice rurociągów,
- Pobór wody ze studni,
- Detekcja i redukcja możliwych przecieków,
- „Odwadnianie” i kontrola wód naturalnych we wszelkich pracach inżynieryjnych,
- Oraz wiele innych.
Zasilany bateryjnie przepływomierz elektromagnetyczny MBC1 został opracowany zgodnie z wymaganiami klientów. Współpraca ta pozwala dostosowywać się do ich potrzeb oraz ulepszać naszą ofertę produktów z roku na rok.
Chcesz dowiedzieć się więcej o tym przetworniku? Napisz do nas.
