6-cyfrowa oszczędność wodociągów dzięki przepływomierzom Katronic

Zakłady wodociągowe są zobowiązane do monitorowania i konserwacji rozległych sieci wodociągowych, obejmujących duże obszary geograficzne. Jak wynajem bezinwazyjnych przepływomierzy ultradźwiękowych umożliwił zakładowi wodociągowemu 6-cyfrową oszczędność? Przeczytaj i dowiedz się.

[ultimate_heading main_heading=”Zadanie pomiarowe: modernizacja sieci wodociągowej” main_heading_font_family=”font_family:Amatic SC|font_call:Amatic+SC|variant:700″ main_heading_style=”font-weight:700;” main_heading_line_height=”desktop:50px;” sub_heading_font_family=”font_family:|font_call:” sub_heading_font_size=”desktop:15px;” sub_heading_line_height=”desktop:20px;” main_heading_font_size=”desktop:40px;” main_heading_margin=”margin-top:20px;margin-bottom:40px;”][/ultimate_heading]

Dostęp do rurociągów sieci wodociągowych jest często ograniczony, a odpowiednie punkty pomiarowe odległe i rzadko wyposażone w zasilanie. Przenośny, wodoodporny, ultradźwiękowy przepływomierz z wewnętrznym zasilaniem jest idealny dla takich zastosowań.

Właśnie z taką sytuacją spotkali się inżynierowie w miejscowości Wädenswil (Szwajcaria), gdzie przeprowadzali badania rurociągów i pomiary przepływów w ramach projektu modernizacji sieci. Wraz z lokalnym dystrybutorem Katronic, firmą Rolf Muri AG, opracowali rozwiązanie, które pozwoliło na przeprowadzenie pomiarów przez dłuższy czas, a tym samym na wyciągnięcie wniosków na temat prawidłowego wymiarowania sieci rurociągów. Szczególnie interesujące dla inżynierów były szczyty zużycia wody. Oczekiwano, że zwężenie przekroju rur doprowadzi do bardziej spójnego ich spłukiwania. Modernizacja sieci miała również wyeliminować straty wody wynoszące około 1 litr/sekundę. Zdobytą wiedzę wykorzystano do optymalnego wymiarowania wymiarów rur przy planowaniu nowej sieci wodnej.

Typ instalacji	Przenośna
Medium	Woda pitna
Średnice rurociągu	400 mm
Temperatura	Otoczenia

[ultimate_heading main_heading=”Rozwiązanie: KATflow 210″ main_heading_font_family=”font_family:Amatic SC|font_call:Amatic+SC|variant:700″ main_heading_style=”font-weight:700;” main_heading_line_height=”desktop:50px;” sub_heading_font_family=”font_family:|font_call:” sub_heading_font_size=”desktop:15px;” sub_heading_line_height=”desktop:20px;” main_heading_font_size=”desktop:40px;” main_heading_margin=”margin-top:20px;margin-bottom:40px;”][/ultimate_heading]

Po zaznajomieniu się z wszystkimi istotnymi parametrami aplikacji i szczegółowej konsultacji, do realizacji zadania pomiarowego szwajcarscy inżynierowie postanowili wypożyczyć przenośny, bezinwazyjny przepływomierz ultradźwiękowy KATflow 210. Dzięki wytrzymałej obudowie IP67, urządzenie wykonuje niezawodne pomiary niezależnie od warunków pogodowych. Wbudowane akumulatory o długiej żywotności zapewniają przeprowadzanie pomiarów nawet przez kilka tygodni bez dostępu do zewnętrznego źródła zasilania.

Zalety:

Ogromny potencjał oszczędności poprzez minimalizację przekroju i wykorzystanie istniejącej infrastruktury sieci
Wzrost wydajności codziennego płukania linii
Wewnętrzne zasilanie przepływomierza
Obudowa odporna na warunki pogodowe, umożliwiająca pomiary na zewnątrz
Brak konieczności ingerencji w proces
Krótkie ścieżki decyzyjne i kompetentne wsparcie przez cały okres realizacji projektu u klienta
Bezprzewodowa transmisja wyników pomiarów przez GPRS

Wynajem bezinwazyjnych przepływomierzy ultradźwiękowych KATflow 210

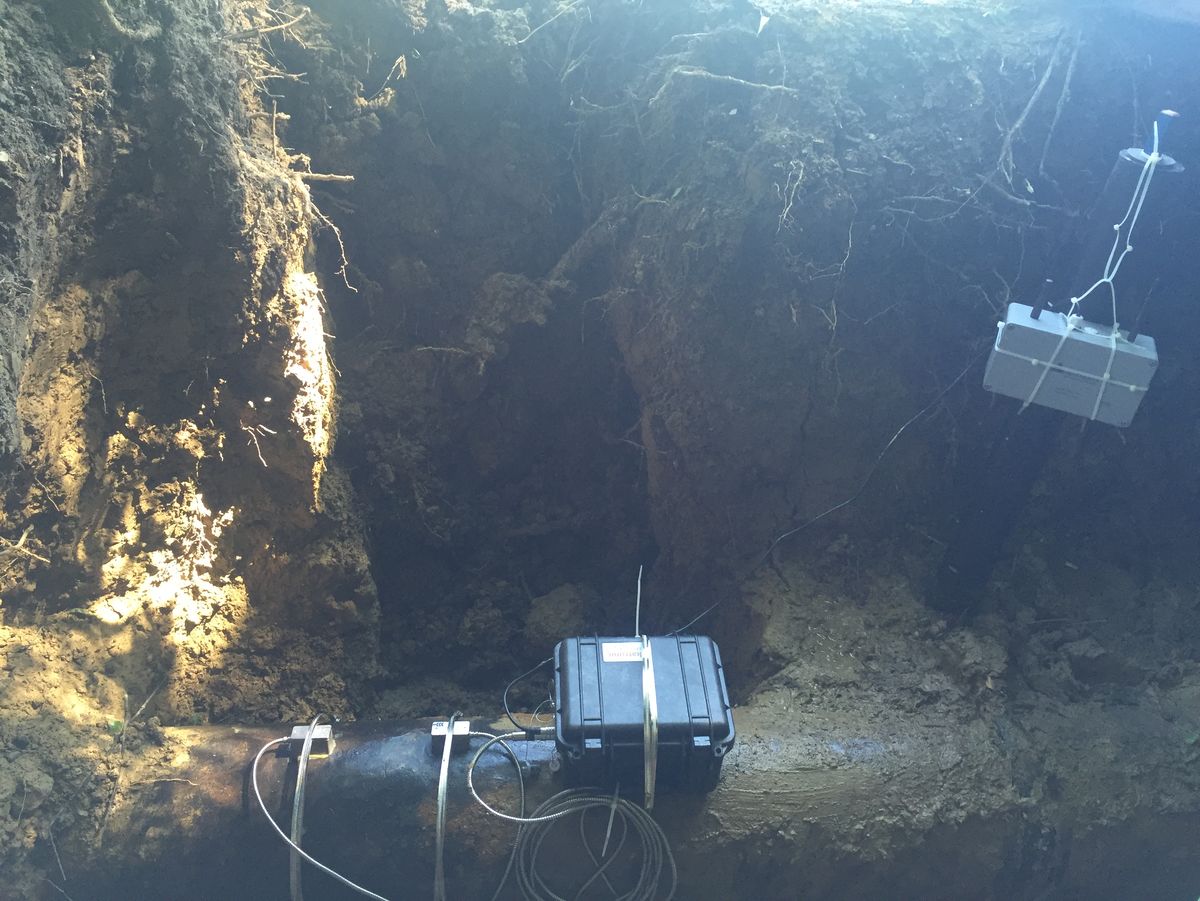

Po znalezieniu i wykopaniu odpowiedniego punktu pomiarowego, urządzenie zostało zamontowane i uruchomione. Ze względu na znaczenie wykonywanych pomiarów, dystrybutor zdecydował się również na zainstalowanie systemu zdalnego gromadzenia danych. Dzięki temu klient posiada w biurze łatwy i szybki dostęp do danych pomiarowych.

[ultimate_heading main_heading=”Wnioski” main_heading_font_family=”font_family:Amatic SC|font_call:Amatic+SC|variant:700″ main_heading_style=”font-weight:700;” main_heading_line_height=”desktop:50px;” margin_design_tab_text=”” sub_heading_font_family=”font_family:|font_call:” sub_heading_font_size=”desktop:15px;” sub_heading_line_height=”desktop:20px;” main_heading_font_size=”desktop:40px;” main_heading_margin=”margin-top:20px;margin-bottom:40px;”][/ultimate_heading]

Zgromadzone dane potwierdziły, że maksymalne wartości zużycia wody nie są przekraczane, nawet w przypadku rurociągów o średnicach nominalnych mniejszych niż powszechne 400 mm. Dodatkowo, odsetek udanych procesów płukania w systemie rurociągów zostałby znacząco zwiększony: z 26 % do aż 86 %, co z kolei prowadziłoby do niższego zużycia wody. Zdobytą wiedzę wykorzystano do optymalnego zwymiarowania rur zastosowanych w nowej sieci wodnej. Dzięki włączeniu mniejszych średnic rurociągów do istniejącej infrastruktury, zamiast wykonania kosztownych robót ziemnych, klient zaoszczędził 6-cyfrową kwotę.
