Dokładne i niezawodne pomiary przepływu
XL1 jest kompaktowym przetwornikiem dla pomiarów natężenia przepływu cieczy przewodzących oraz uzupełnia serię XT5 i MX4 przetworników przeznaczonych dla przepływomierzy elektromagnetycznych firmy Tecfluid.
Seria FLOMID, reprezentująca przepływomierze elektromagnetyczne typu in-line, seria FLOMAT, reprezentująca typ zanurzeniowy, oraz przetwornik XL1 działają w oparciu o prawo indukcji elektromagnetycznej Faradaya.

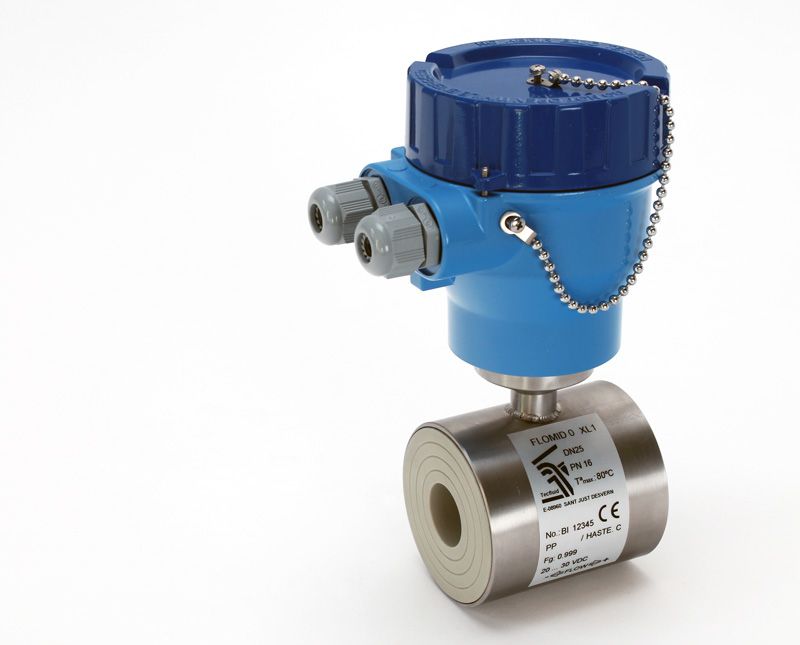

![Ekonomiczny, programowalny przez USB przetwornik XL1 dla przepływomierzy elektromagnetycznych Ekonomiczny, programowalny przez USB przetwornik XL1 dla przepływomierzy elektromagnetycznych](https://aea-technique.pl/wp-content/uploads/2019/09/Przetwornik-XL1-dla-przepływomierzy-elektromagnetycznych.jpg)
Cechy główne

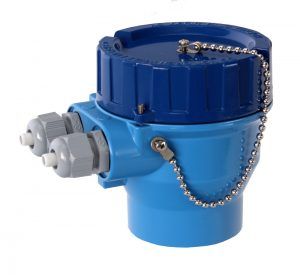

![Przetwornik XL1 dla przepływomierzy elektromagnetycznych głowica Przetwornik XL1 dla przepływomierzy elektromagnetycznych głowica](https://aea-technique.pl/wp-content/uploads/2019/01/Przetwornik-XL1-dla-przepływomierzy-elektromagnetycznych-głowica.jpg)
- Wytrzymała obudowa IP66/67 wykonana z malowanego, anodowanego aluminium
-
Wysoka wytrzymałość mechaniczna

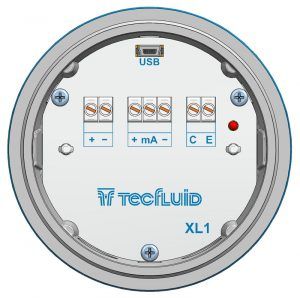

![Przetwornik XL1 dla przepływomierzy elektromagnetycznych przyłącza](https://aea-technique.pl/wp-content/uploads/2019/01/Przetwornik-XL1-dla-przepływomierzy-elektromagnetycznych-przyłącza.jpg)
Dwa wyjścia, programowalne przez użytkownika:
-
analogowe, 4-przewodowe, proporcjonalne do natężenia przepływu
-
cyfrowe, konfigurowalne, optoizolowane, przeznaczone dla objętości przepływu lub jako wyjście alarmowe
Aby zapewnić stabilniejszy odczyt, w przetworniku XL1 zostało poprawione przetwarzanie sygnału na prąd uziemienia/szczątkowy.
Przetwornik oferuje wyższą dokładność przy zastosowaniu wyjścia impulsowego dla pomiaru objętości przepływu. W procesie nie są tracone impulsy, a zatem nie jest tracona objętość, dzięki czemu odczyt parametru jest dokładniejszy.
Pobudzenie cewki za pomocą sygnału impulsowego umożliwia uzyskanie pomijalnego offsetu zera.
Przetwornik XL1 jest przeznaczony dla przepływomierzy elektromagnetycznych Tecfluid, dostępnych w wykonaniach z różnymi materiałami okładziny oraz z różnymi typami złączy.
Programowanie elektroniki
Wszystkie parametry urządzenia mogą zostać zaprogramowane za pomocą USB oraz oprogramowania Winsmeter XL1 firmy Tecfluid S.A., dostępnego do pobrania na stronie www.tecfluid.com.
Instalacja urządzenia jest bardzo prosta: należy rozpakować dwa pliki umieszczone w „Winsmeter XL1.zip”, następnie uruchomić plik „Setup.exe” oraz postępować zgodnie ze wyświetlanymi krokami.
W celu podłączenia przetwornika do komputera konieczne jest posiadanie kabla USB A – MINI USB B. Z łatwością można go znaleźć w każdym sklepie z elektroniką.

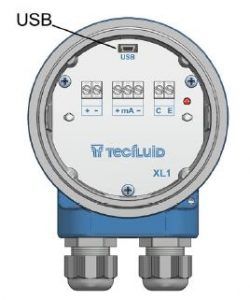

Gniazdo MINI USB typu B
![Przetwornik XL1 dla przepływomierzy elektromagnetycznych gniazdo USB](https://aea-technique.pl/wp-content/uploads/2019/01/Przetwornik-XL1-dla-przepływomierzy-elektromagnetycznych-gniazdo-USB.jpg)
Wtyczki wymaganego kabla USB
![Kabel USB typ A MINI USB typ B](https://aea-technique.pl/wp-content/uploads/2019/01/Kabel-USB-typ-A-MINI-USB-typ-B.jpg)
Dedykowane oprogramowanie Winsmeter XL1 pozwala na wygodne i intuicyjne zaprogramowanie i dostosowanie urządzenia do swoich potrzeb. Za pomocą oprogramowania można skonfigurować m. in. wartości 4 i 20 mA oraz inne parametry.
Oprogramowanie posiada również funkcję Rejestratora danych (ang. Datalogger) dla zapisu i przetwarzania danych. Funkcja umożliwia rejestrowanie różnych parametrów w trakcie trwania całego procesu. Czas pomiędzy próbkami, czas startu i czas zakończenia rejestracji danych może zostać skonfigurowany. Dane pomiarowe można podglądnąć bezpośrednio w oprogramowaniu, w formie arkusza, lub zapisać w formacie CSV na komputerze.
Aktualizacje oprogramowania można pobrać na stronie Tecfluid. Aktualizacje zawierają ulepszenia oprogramowania lub poprawki błędów, zapewniając pracę urządzeń w najlepszych warunkach.
Dane techniczne
XL1 dla przepływomierza in-line FLOMID: |
XL1 dla przepływomierza zanurzeniowego FLOMAT: |
|
Dokładność: |
|
|
Zakres przepływu: |
|
|
Temperatura robocza: |
|
|
Temperatura otoczenia: |
|
|
Przewodność minimalna cieczy: |
|
|
Zasilanie: |
|
|
Wyjście analogowe: |
|
|
Wyjście cyfrowe: |
|
|
Adaptacyjny filtr przepływu: |
|
|
Stopień ochrony: |
|
|
Inne: |
|
|
