Przepływomierze ATEX muszą spełniać specjalne wymagania, żeby móc pracować w strefach zagrożonych wybuchem. Poznaj naszą ofertę przepływomierzy w wersji Ex i przekonaj się, który sprawdzi się w Twojej aplikacji.
Przypadkowy zapłon gazów lub par w atmosferze zagrożonej wybuchem może skutkować poważnym uszkodzeniem urządzeń, a nawet zagrożeniem życia osób je obsługujących. Na arenie międzynarodowej podjęto kroki, aby uniknąć tego ryzyka. Powstałe normy, oznaczenia i kodyfikacje odnoszą się w szczególności do branży chemicznej oraz petrochemicznej, gdzie w trakcie produkcji, przetwórstwa oraz przechowywania palnych produktów powstają strefy zagrożone wybuchem. Dotyczy to również instalacji.
Co to jest atmosfera potencjalnie wybuchowa?
Do wywołania wybuchu konieczne jest zaistnienie 3 czynników:
- Stała obecność tlenu w powietrzu
- Palna substancja (gaz, pył, para, mgły)
- Źródło zapłonu
Dyrektywa ATEX (ATmospheres EXplosibles) rozróżnia 3 strefy zagrożenia wybuchem (Strefy Ex/ATEX):
- STREFA 0 – przestrzeń , w której atmosfera wybuchowa zawierająca mieszaninę z powietrzem substancji palnych w postaci gazów, par, mgieł, występuje stale, często lub przez długie okresy.
- STREFA 1 – przestrzeń, w której atmosfera wybuchowa zawierająca mieszaninę z powietrzem substancji palnych w postaci gazów, par, mgieł, może czasami wystąpić w trakcie normalnego działania.
- STREFA 2 – przestrzeń, w której atmosfera wybuchowa zawierająca mieszaninę z powietrzem substancji palnych w postaci gazów, par, mgieł, nie występuje w trakcie normalnego działania a w przypadku wystąpienia, utrzymuje się przez krótki okres.
Oraz dzieli urządzenia na dwie grupy:
- Grupa I: Urządzenia elektryczne do stosowania w kopalniach zagrożonych wybuchem
- Grupa II: Urządzenia elektryczne do stosowania w obszarach zagrożonych wybuchem innych niż kopalnie.
Nasze przepływomierze należą do Grupy II. Przeczytaj szczegóły i przekonaj się, który z nich sprawdzi się w Twojej aplikacji.
Przepływomierz tłokowy COVOL umożliwia pomiary przepływu cieczy o wysokiej i bardzo wysokiej lepkości (do 120 000 cP) oraz cieczy nieprzewodzących prądu elektrycznego.
Pozycja pracy przyrządu oraz kierunek przepływu są dowolne. Nie wymagane są odcinki proste „przed” ani „za”. Jest odpowiedni dla procesów CIP.
Dane techniczne:
- Zakres pracy: 25 l/h … 60 m3/h
- Średnice: DN10 … DN100
- Dokładność: ± 0,8 %
- Certyfikat ATEX:
- Ex d IIC T6 GB
- Ex tb IIIC T85C Db
Bezinwazyjny przepływomierz ultradźwiękowy KATflow 170 umożliwia wykonywanie pomiarów natężenia przepływu cieczy bez konieczności ingerencji w rurociąg. Montaż urządzenia jest możliwy nawet podczas trwającego procesu.
Sondy ultradźwiękowe w wykonaniu IP68 oraz kable w wytrzymałej izolacji sprawiają, że przepływomierz cechuje wysoka wytrzymałość i niezawodność.
Przyrząd jest w pełni certyfikowany ATEX oraz odporny na korozję. Spośród wielu dostępnych rozwiązań pomiarowych, KATflow 170 jest wyborem najbardziej ekonomicznym.
Dane techniczne:
- Zakres pracy: 0,01 … 25 m/s
- Średnice: 10 mm … 3 000 mm
- Dokładność: ± 0,5 %
- Certyfikat ATEX: II 2G Ex de IIB T6

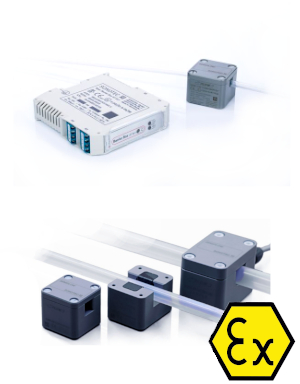

SEMIFLOW CO.66 Pl Ex1 umożliwia pomiary natężenia cieczy w przewodach elastycznych o różnych średnicach, w strefach zagrożonych wybuchem. Pomiar jest wykonywany w ciągu kilku milisekund, bez kontaktu z medium.
Konstrukcja przepływomierza i sposób jego działania pozwalają na łatwy i szybki montaż – wystarczy go „zatrzasnąć” na przewodzie i włączyć.
Przepływomierz sprawdza się w aplikacjach o ścisłych wymaganiach higienicznych, m.in. biotechnologia, przemysł farmaceutyczny czy przemysł chemiczny.
Dane techniczne:
- Zakres pracy: 0,01 … 25 m/s
- Średnice: 1/4“ … 1,32“
- Dokładność: ± 2 %
- Certyfikat ATEX: II 2G Ex de IIB T6
Przepływomierz turbinowy TM44 stosowany jest do pomiaru przepływu cieczy czystych, najczęściej nieprzewodzących prądu elektrycznego, jak np. kondensat, paliwa, oleje o niższej lepkości.
Przyrząd oferuje wysoką dokładność i powtarzalność pomiarów oraz dobry zakres temperatur i ciśnień roboczych. Możliwa jest zarówno pozioma, jak i pionowa pozycja pracy przepływomierza.
Urządzenie jest uznawane jako „przyrząd prosty”. Występuje także w wersji Ex d.
Dane techniczne:
- Zakres pracy: 0,3 … 650 m3/h dla wody
- Średnice: DN15 … DN150
- Dokładność: ± 0,5 %
- Certyfikat ATEX: Ex d IIC T6 Gb / Ex tb IIIC T 85ºC Db
Przepływomierz tarczowy DP65/DP500 stosowany jest głównie do pomiarów przepływu cieczy. Jest to świetne rozwiązanie w aplikacjach, gdzie występują częste zmiany temperatury lub ciśnienia cieczy, oraz gdy nie są znane dokładne warunki pomiaru.
Dzięki swej budowie przepływomierze tarczowe nadają się również dla cieczy z zawartością cząsteczek stałych oraz do pracy w najcięższych warunkach , np. wysokiej temperatury, wysokiego ciśnienia, czy też dla agresywnych mediów.
Przepływomierz występuje w wersji Ex, dla stref zagrożonych wybuchem. Posiada certyfikat ATEX oraz IECEx.
Dane techniczne:
- Zakres pracy:
- 0,8 m³/h … 1 600 m³/h dla wody
- 45 Nm³/h … 24 000 Nm³/h dla powietrza
- Średnice: DN40 … DN500
- Dokładność: ± 1,6 %
- Certyfikat ATEX: Ex ia IIC T4 lub T6

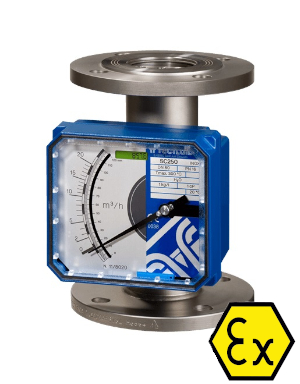

Rotametr metalowy SC250 przeznaczony jest do pomiarów przepływów cieczy, gazów i pary wodnej.
Konstrukcja urządzeń pozwala na stosowanie ich w ekstremalnych warunkach wysokiej temperatury i wysokiego ciśnienia oraz dla agresywnych mediów.
Rotametr należy do urządzeń opisywanych jako przyrząd prosty. Występuje w wersji Ex, z przetwornikiem przeznaczonym dla stref zagrożonych wybuchem. Posiada certyfikat ATEX, IECEx oraz PZH.
Dane techniczne:
- Zakres pracy:
- 2,5 l/h … 180 m3/h dla wody,
- 75 Nl/h … 5 400 Nm3/h dla powietrza.
- Średnice: DN15 … DN150
- Dokładność: ± 2,5 %
- Certyfikat ATEX: Ex ia IIC T4 lub T6

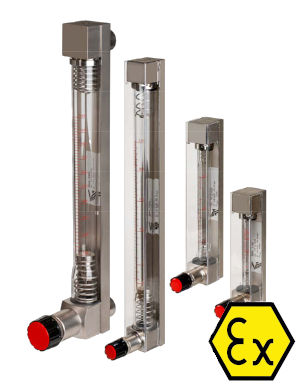

Rotametry szklane tablicowe typu 2000 przeznaczone są dla niskich przepływów gazu i cieczy. Zwarta konstrukcja oraz niewielkie rozmiary ułatwiają montaż na panelach kontrolnych.
Rotametr posiada wbudowany zawór iglicowy do precyzyjnej regulacji przepływu. Urządzenie można wyposażyć w czujniki położenia pływaka do sygnalizacji przepływu niskiego lub wysokiego.
Rotametr jest uznawany jako „przyrząd prosty”. Występuje w wersji Ex, z przetwornikiem przeznaczonym dla stref zagrożonych wybuchem. Posiada atest PZH.
Dane techniczne:
- Zakres pracy:
- 0,1 l/h … 1 000 l/h dla wody
- 1 Nl/h … 30 Nm³/h dla powietrza
- Średnice: ¼” … ½”
- Dokładność: ± 1,6 % (zależne od wersji)
- Certyfikat ATEX: Ex ia IIC T4…T6 Ga / Ex ia IIIC T85ºC Da
Chcesz dowiedzieć się więcej o naszych przepływomierzach? Sprawdź tutaj naszą ofertę
