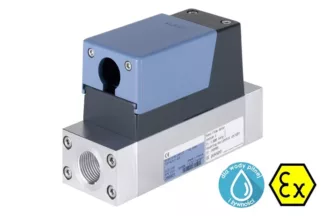

Bürkert termiczny miernik przepływu masowego gazów MFM typ 8746

Miernik przepływu masowego MFM typu 8746 to rozwiązanie dedykowane do precyzyjnego sterowania przepływem gazów w różnych branżach, takich jak produkcja metali, przetwórstwo szkła, procesy fermentacyjne, badania laboratoryjne, a także systemy pakujące i napełniające. Model 8746 dostępny jest w dwóch wersjach:

• z różnorodnymi interfejsami analogowymi i cyfrowymi
• oraz w wersji z samym interfejsem opartym na CANopen, co umożliwia jego łatwą integrację z sieciami CANopen lub standardami przemysłowymi, takimi jak Industrial Ethernet czy Fieldbus, za pośrednictwem bramy sieciowej Bürkert.

Funkcjonalność

Miernik przepływu masowego MFM jest idealny do zastosowań wymagających wielu systemów regulacji. Jedna brama sieciowa Fieldbus może obsługiwać do 32 urządzeń MFM, konwertując komunikację CANopen na standardy przemysłowe, takie jak Industrial Ethernet lub Fieldbus. Urządzenie umożliwia (opcjonalnie) zapisanie do czterech różnych krzywych kalibracyjnych. Wbudowany czujnik termiczny, umieszczony bezpośrednio na głównym przepływie, zapewnia szybki czas reakcji oraz wysoką dokładność pomiaru przy długoterminowej, stabilnej kalibracji.

Regulator przepływu masowego typu 8746 cechuje się wysoką czułością, dzięki zastosowaniu elektromagnetycznego zaworu proporcjonalnego lub zaworu silnikowego firmy Bürkert. Zintegrowany regulator PI dodatkowo poprawia właściwości regulacyjne. Urządzenie charakteryzuje się niskimi stratami ciśnienia, nawet przy wysokich przepływach, a wysoka klasa ochrony IP65 i zabezpieczenia przeciwwybuchowe czynią go odpowiednim do pracy w wymagających warunkach.

Cechy główne:

• Przepływy nominalne: od 20 lN/min do 2500 lN/min,
• Wysoka dokładność i powtarzalność pomiaru oraz szybkość reakcji,
• Długoterminowa stabilność kalibracji przepływu,
• Łatwość wymiany urządzeń dzięki pamięci konfiguracyjnej,
• Opcje dodatkowe, takie jak: ATEX II kat. 3G/D, USP Klasa VI, FDA oraz zgodność z WE 1935.

Jak działa termiczny przepływomierz masowy? Zasada działania

Typ 8746 to anemometr cieplny (elektryczny), pracujący w trybie CTA (Anemometr Stałej Temperatury). 2 rezystory o precyzyjnie określonych współczynnikach temperaturowych są umieszczone bezpośrednio w przepływającym medium. 3 rezystory znajdują się poza przepływem. Wszystkie rezystory są połączone, tworząc mostek. Pierwszy rezystor, umieszczony w przepływie gazu (RT), wykonuje pomiar temperatury medium, podczas gdy drugi rezystor o małej wartości (RS) jest podgrzewany w taki sposób, że utrzymuje stałą, z góry określoną temperaturę, wyższą niż temperatura medium. Prąd wymagany do utrzymania tej temperatury jest miarą ciepła odbieranego przez przepływający gaz i stanowi pierwotny pomiaru.
